La scansione 3D automobilistica tradizionale richiede centinaia di target di posizionamento. Questo processo manuale trasforma una rapida scansione di dieci minuti in un"ora di noiosa preparazione e pulizia. Per i pannelli della carrozzeria di grandi dimensioni e privi di dettagli, il passaggio a un flusso di lavoro senza marcatori elimina questo collo di bottiglia specifico. Tuttavia, introduce una sfida completamente nuova. È necessario mantenere il tracciamento spaziale su superfici lisce e ripetitive senza perdere l"allineamento. Pianificare un percorso di scansione intenzionale diventa la differenza cruciale tra la generazione di un gemello digitale impeccabile e il subire una grave deriva dell’allineamento. Questa guida completa analizza le tecniche essenziali di percorso strategico di cui hai bisogno. Esploriamo le tattiche di mitigazione del rischio e i criteri di valutazione dell"hardware necessari per catturare con successo pannelli complessi della carrozzeria del veicolo senza fare affidamento sui tradizionali target adesivi.

Punti chiave

• La scansione senza marcatori sui pannelli del corpo si basa sul tracciamento continuo della geometria o delle texture, richiedendo un percorso di scansione che dia priorità alle aree ricche di funzionalità.

• Il metodo "Ancora e spazza" garantisce l"allineamento spaziale catturando i bordi del pannello e le linee dei caratteri prima di spostarsi su ampie superfici piane.

• L'aggiornamento a uno scanner laser 3D senza tracker e senza marcatori sposta i costi dalla manodopera manuale (applicazione target) alla capacità hardware iniziale.

• Per i pannelli superiori a 1 metro con caratteristiche minime, il tracciamento della geometria standard spesso fallisce, rendendo la fotogrammetria integrata un requisito di valutazione fondamentale.

Il business case per uno scanner laser 3D senza tracker e senza marcatori

Inquadramento dei problemi aziendali

L"applicazione di pennarelli adesivi fa perdere molto tempo negli ambienti automobilistici professionali. I tecnici trascorrono abitualmente ore ad applicare adesivi su portiere, cofani e pannelli laterali. La loro rimozione richiede altrettanto tempo. Inoltre gli adesivi lasciano residui ostinati. Ciò comporta seri rischi per rivestimenti trasparenti incontaminati o lavori di verniciatura personalizzati. Qui le condutture di reverse engineering ad alto volume soffrono di enormi colli di bottiglia. I team di controllo qualità devono affrontare ritardi simili durante l"ispezione delle parti appena stampate. Ogni minuto impiegato nella gestione degli adesivi riduce la produttività giornaliera complessiva. In sostanza paghi ingegneri qualificati per eseguire banali lavori di preparazione amministrativa.

Approccio risolutivo

Il passaggio ad algoritmi di tracciamento avanzati basati sulla geometria o sulla trama risolve direttamente questi problemi. Elimini completamente i marcatori fisici dal flusso di lavoro. Inoltre, si evitano costosi e restrittivi tracker ottici esterni solitamente necessari per l'acquisizione di grandi volumi. Investire in uno scanner laser 3D senza tracker e senza marcatori altamente capace sposta la tua attenzione. Scambiate gli sprechi ricorrenti di manodopera manuale con potenti funzionalità hardware iniziali. Il software interpreta la forma naturale del veicolo. Utilizza la geometria fisica dell'auto per orientarsi continuamente nello spazio 3D.

Criteri di successo

La metrica del successo finale prevede una chiara riduzione dei tempi. I team aziendali riducono abitualmente i tempi di preparazione delle parti fino all"80%. Allo stesso tempo, mantengono una precisione volumetrica verificabile. I risultati in genere raggiungono tolleranze inferiori a 0,05 mm su pannelli automobilistici di grandi dimensioni. Ottieni una generazione di gemelli digitali più rapida. Acceleri l"intero ciclo di iterazione della progettazione. Un"implementazione di successo significa che gli ingegneri acquisiscono le geometrie complete del veicolo in un solo pomeriggio anziché in più giorni. Questa rapida inversione di tendenza fornisce un enorme vantaggio competitivo nella progettazione del mercato post-vendita automobilistico.

Valutazione della topografia e dei vincoli del pannello prima della scansione

Realtà di implementazione

Non tutti i pannelli del veicolo consentono il tracciamento immediato senza marcatori. È necessario valutare visivamente il pannello prima di iniziare. Osserva attentamente gli ancoraggi di tracciamento naturali sulla superficie. Questi includono pieghe nette, spazi uniformi tra i pannelli, maniglie delle porte sporgenti o aree che mostrano curvature diverse. Le distese piatte non offrono nulla a cui gli algoritmi del software possano agganciarsi. I moderni veicoli elettrici sono spesso dotati di cofani lisci e aerodinamici. Queste rappresentano le superfici più difficili da catturare senza bersagli. È necessario mappare la posizione della geometria complessa sul pannello.

Ipotesi di finitura superficiale

La finitura superficiale è estremamente importante per la cattura laser. Le superfici altamente riflettenti, nere lucide o trasparenti presentano gravi sfide ottiche. I laser spesso hanno difficoltà a leggere la luce rimbalzante o assorbita. È necessario valutare se il proprio hardware specifico gestisce i rivestimenti trasparenti in modo nativo. Alcuni sistemi laser blu premium gestiscono magnificamente la vernice scura. Tuttavia, l’applicazione di uno spray per scansione a scomparsa temporanea rimane un passaggio obbligato per ottenere finiture cromate o ultralucide perfettamente specchiate. Testare sempre prima una piccola area nascosta per valutare la risposta della gamma dinamica dello scanner.

Illuminazione ambientale

Considera attentamente l"illuminazione ambientale. Il tracciamento senza marcatori si basa fortemente sulle telecamere integrate che leggono i dati di contrasto della superficie. La luce solare diretta cancella completamente le linee laser. Acceca i sensori ottici dello scanner. L"illuminazione diffusa e controllata dei negozi produce tassi di deriva significativamente più bassi. Obiettivo per un"illuminazione uniforme dall"alto. Elimina le ombre dure attorno al veicolo. Un"illuminazione ambientale coerente garantisce che gli algoritmi possano differenziare le curve sottili del pannello. Si verificheranno meno cali di tracciamento quando si controlla rigorosamente l"ambiente del negozio.

Strategia del percorso di scansione passo dopo passo per distese prive di caratteristiche

La pianificazione dei movimenti fisici attorno al veicolo determina la qualità dei dati. Di seguito è riportata la progressione comprovata per affrontare superfici automobilistiche lisce.

1. La fase di ancoraggio (bordi e pieghe): inizia il percorso di scansione nella sezione più ricca di funzionalità del pannello. Potresti scegliere un passaruota, una cucitura della porta o una linea di carattere netta. Ciò stabilisce una base geometrica altamente accurata. Il software crea qui un forte sistema di coordinate di base.

2. La fase di scansione (superfici piane): spostarsi verso il centro anonimo del pannello solo dopo aver stabilito un forte perimetro geometrico. Pensa a questo come dipingere i bordi di un muro prima di arrotolare il centro. Ti spazzi verso l'interno dai confini conosciuti.

3. Sovrapposizione del campo visivo (FOV): mantieni una sovrapposizione minima del 30-40% tra i tuoi passaggi fisici. Lo scanner deve costantemente 'vedere' una caratteristica geometrica nota. Questa sovrapposizione impedisce al sistema di perdere le sue coordinate spaziali nel mezzo di una cappa liscia.

4. Variazioni di ritmo e angolo: utilizza uno scanner laser 3D versatile per alternare gli angoli di incrocio. Crea un motivo a tratteggio incrociato anziché linee strettamente parallele. Questo movimento ampio costringe il software a fare continuamente riferimenti incrociati ai nuovi dati spaziali con la geometria precedentemente scansionata.

Migliori pratiche per il tracciamento

• Tieni il polso bloccato e muovi tutto il corpo per mantenere una distanza costante.

• Non puntare mai lo scanner nello spazio vuoto; mantieni sempre il pannello al centro del FOV.

• Percorri completamente il perimetro del pannello prima di affrontare l"ampia sezione centrale.

Valutazione dell"hardware: scanner laser 3D con fotogrammetria incorporata indipendente

Dimensioni della valutazione (dalle caratteristiche ai risultati)

Il tracciamento della geometria pura fatica su pannelli completamente piatti e massicci. Pensa al tetto di un furgone commerciale o al pianale di un ampio camion. Il software vede un piano piatto continuo. Non può determinare se si è spostato di un pollice o di un piede. Ciò provoca una grave deriva dell"allineamento. I dati iniziano a deformarsi o ad impilarsi in modo errato. È necessario valutare l"hardware in base alla sua capacità di gestire queste macro-superfici specifiche, non solo parti piccole e complesse.

Il vantaggio della fotogrammetria

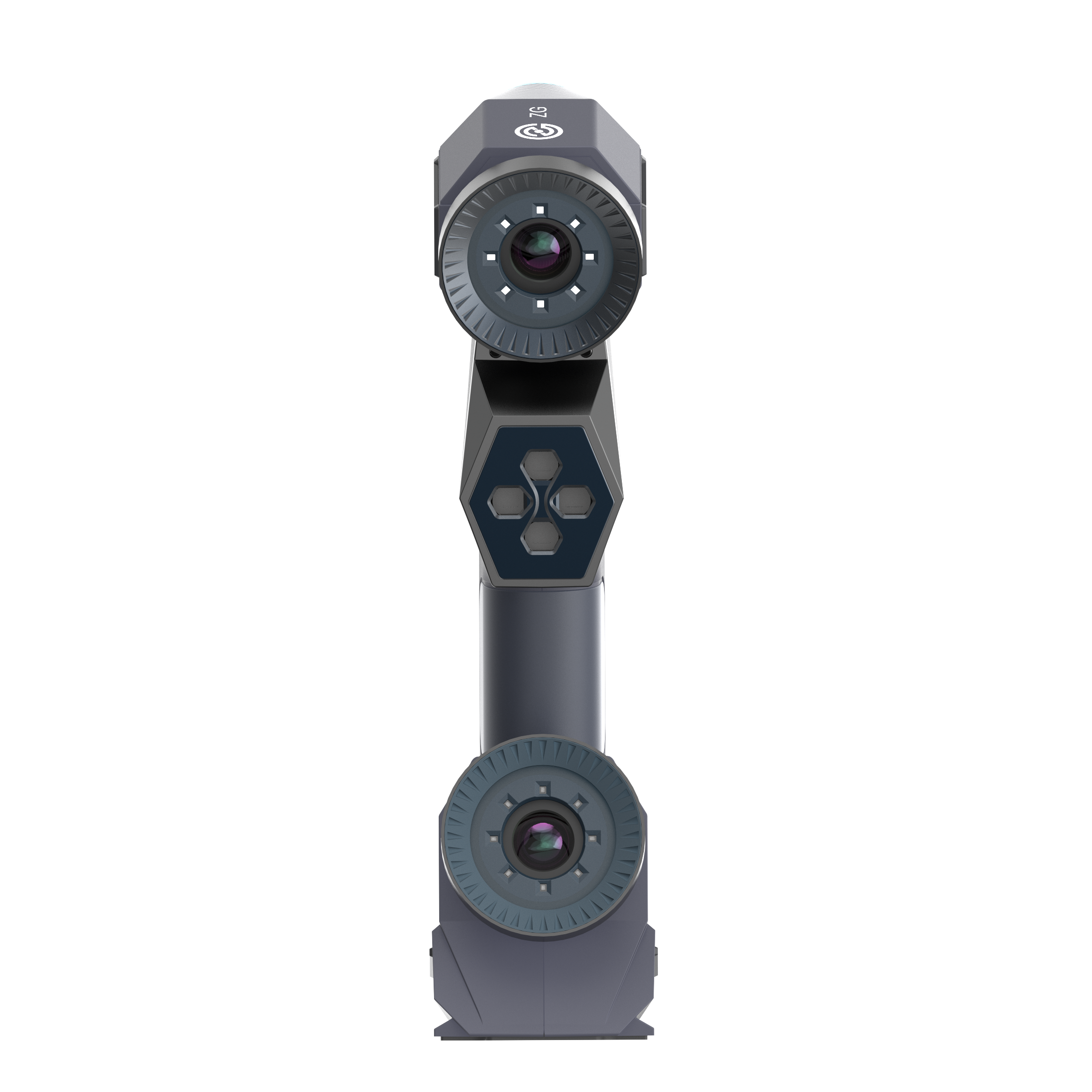

Uno scanner laser 3D ad alta capacità con fotogrammetria incorporata indipendente cambia completamente l'equazione. Utilizza telecamere integrate ad alta risoluzione per catturare prima uno scheletro volumetrico dell'oggetto. Ciò accade prima ancora che inizi la scansione laser dettagliata. Il sistema di fotogrammetria blocca la precisione globale sull'intero veicolo. Crea un riquadro di delimitazione 3D invisibile e altamente rigido. Non sono più necessari sistemi di tracciamento esterni o barre di riferimento disordinate che attraversano l'area di lavoro.

Scalabilità

La tua pipeline potrebbe spaziare dalla scansione di singoli paraurti all"acquisizione del telaio completo del veicolo. Se è così, la fotogrammetria integrata è assolutamente non negoziabile. Il tracciamento standard accumula errori microscopici su lunghe distanze. La fotogrammetria integrata impedisce questa deriva cumulativa dell"allineamento su distanze superiori a 1,5 metri. Ti assicuri che il paraurti anteriore sia perfettamente allineato rispetto al paraurti posteriore.

Confronto delle tecnologie di tracciamento per i pannelli automobilistici

Logica della selezione

Quando valuti i fornitori di hardware, richiedi una dimostrazione dal vivo specifica. Non accettare una demo su un blocco motore complesso o su un ingranaggio fortemente sagomato. Quelli sono facili da monitorare. Richiedi una scansione dal vivo su un cappuccio liscio e curvo. Ciò verifica la reale capacità del software di mantenere il tracciamento senza marcatori. Osserva attentamente lo schermo per vedere se la mesh si rompe o si deforma durante i movimenti lunghi e ampi.

Mitigare la perdita di tracciamento e i rischi di allineamento

Protocolli di ripristino del software

È necessario definire cosa succede quando il tracciamento viene perso durante la scansione. Anche gli operatori esperti occasionalmente perdono il pannello. Il software di scansione Premium consente all"utente di tornare a un punto di ancoraggio precedentemente scansionato. Basta puntare lo scanner su una piega o un bordo noto. Il software riconosce immediatamente la geometria. Riprende senza problemi la scansione anziché costringerti a riavviare l"intero pannello. Acquisisci familiarità con questi suoni di recupero e segnali visivi sulla tua interfaccia specifica.

Gestione dell"accumulo di dati (sovrascansione)

Soffermarsi troppo a lungo su un"area priva di caratteristiche causa problemi. Gli operatori spesso passano il mouse sopra un punto liscio nel tentativo di recuperare il tracciamento perduto. Ciò si traduce in dati rumorosi. Crea maglie ridondanti e stratificate che ricordano le patatine impilate. È necessario mantenere un movimento fluido e continuo su tutta la superficie. Se perdi il tracciamento, allontana immediatamente lo scanner. Riposizionarsi in un punto di ancoraggio e riprendere senza intoppi. Non strofinare mai lo scanner avanti e indietro in modo aggressivo su un singolo punto piatto.

Errori comuni da evitare

• Muoversi troppo velocemente: il superamento del frame rate della fotocamera provoca cali immediati di tracciamento.

• Ignorare i colori di avviso: la maggior parte dei software visualizza una mappa termica rossa o gialla quando la distanza non è corretta. Rispettare la distanza focale ottimale.

• Scansione sotto il sole diretto: i sistemi a infrarossi e laser falliscono quando competono con la radiazione solare.

Azioni del passaggio successivo

Controlla oggi stesso il tuo flusso di lavoro operativo attuale. Calcola le esatte ore di manodopera mensili che il tuo team impiega per l"applicazione e la rimozione dei marcatori. Moltiplicalo per la tariffa oraria del tuo negozio. Puoi facilmente giustificare l"aggiornamento a sistemi laser avanzati senza marcatore utilizzando questi risparmi di manodopera. Ridefinisci le tue procedure operative standard per includere valutazioni topografiche prima di ogni nuovo progetto. Forma il tuo personale specificatamente sulla metodologia "Anchor and Sweep".

Conclusione

La pianificazione di un percorso di scansione privo di marcatori richiede un cambiamento della mentalità operativa. Devi smettere di fare affidamento su obiettivi fisici. Invece, adotti movimenti deliberati e focalizzati sulla geometria. Ancorando prima la scansione alle linee dei caratteri, costruisci una base stabile. Lo spostamento sistematico su distese pianeggianti garantisce l"acquisizione continua dei dati senza perdere la consapevolezza spaziale. Gli operatori ottengono gemelli digitali ad alta fedeltà utilizzando costantemente questo metodo. Per i team aziendali che si occupano di reverse engineering automobilistico su vasta scala, il monitoraggio standard raramente è sufficiente. Investire in apparecchiature sofisticate dotate di fotogrammetria integrata rimane la strategia più affidabile. Elimina in modo permanente i contrassegni preservando con sicurezza la rigorosa precisione volumetrica sull"intero veicolo.

Domande frequenti

D: La scansione senza marker riduce la precisione volumetrica complessiva?

R: La precisione può ridursi se il pannello non presenta caratteristiche geometriche e si basa esclusivamente sul tracciamento di algoritmi di base. Una deriva grave si verifica su superfici lunghe e piatte. Tuttavia, l"utilizzo di sistemi avanzati con fotogrammetria integrata in genere mantiene una precisione elevata. Questi sistemi ibridi funzionano alla pari con le tradizionali configurazioni basate sui marcatori, anche su pannelli di grandi dimensioni.

D: Uno scanner laser senza marcatori è in grado di gestire la vernice automobilistica nera lucida?

R: I moderni sistemi laser blu gestiscono le superfici scure e riflettenti in modo significativamente migliore rispetto ai vecchi scanner a luce strutturata. Tagliano facilmente i riflessi minori. Tuttavia, i rivestimenti trasparenti altamente lucidi o le finiture a specchio potrebbero richiedere comunque uno spruzzo di scansione minimo. Il successo dipende in larga misura dalle capacità di gamma dinamica del tuo hardware specifico.

D: Qual è la dimensione massima del pannello che posso scansionare senza contrassegni?

R: Con il tracciamento della geometria standard, la deriva dell"allineamento inizia spesso dopo 1-1,5 metri su superfici piane prive di caratteristiche. Il software perde semplicemente il suo posto. Al contrario, l"utilizzo di hardware con fotogrammetria integrata modifica questo limite. Puoi catturare veicoli completi o camion commerciali senza segnalini senza accumulare errori cumulativi critici.
