Introduzione

La tecnologia di scansione laser sta rivoluzionando settori come l'architettura, l'edilizia e il rilevamento. Ma fino a che punto può arrivare veramente uno scanner laser? Comprendere la portata di uno scanner è fondamentale per scegliere quello giusto per il tuo progetto.

In questo articolo esploreremo i diversi tipi di scanner laser , cosa influenza la loro portata e le loro applicazioni comuni. Imparerai come scegliere lo scanner migliore per le tue esigenze.

Cos'è uno scanner laser?

Uno scanner laser è uno strumento che utilizza raggi laser per acquisire dati tridimensionali di oggetti e ambienti. Il dispositivo misura le distanze emettendo impulsi laser e calcolando il tempo impiegato per ritornare dopo aver colpito un oggetto. Questo processo produce una nuvola di punti 3D che rappresenta accuratamente l'area o l'oggetto scansionato. Gli scanner laser possono catturare un'ampia gamma di superfici e strutture, dalle piccole parti nella produzione industriale ai terreni su larga scala nel rilevamento.

Gli scanner laser sono disponibili in diversi tipi, ciascuno progettato per soddisfare esigenze specifiche in base a fattori quali portata, precisione e natura dell'ambiente da scansionare. La capacità di misurare le distanze su vari intervalli è fondamentale per settori quali l'edilizia, l'architettura, l'archeologia e la mappatura geospaziale.

Tipi di scanner laser

Scanner laser a corto raggio

Gli scanner laser a corto raggio vengono generalmente utilizzati per la scansione dettagliata di piccoli oggetti o aree. Questi scanner si trovano spesso in applicazioni come controllo qualità, reverse engineering e progettazione industriale. Impiegano metodi di triangolazione in cui un raggio laser viene proiettato su un oggetto e il riflesso viene catturato da una telecamera posizionata a una distanza nota dalla sorgente laser. La portata tipica di questi scanner è compresa tra 0,1 e 5 metri.

Questi scanner sono ideali per catturare piccoli oggetti in grande dettaglio ma non sono adatti per ambienti o oggetti più grandi.

Scanner laser a medio raggio

Gli scanner laser a medio raggio vengono utilizzati per catturare aree o oggetti più grandi. Sono comunemente utilizzati nell'industria automobilistica e aerospaziale, nonché nell'architettura e nell'edilizia. Questi scanner utilizzano in genere la tecnologia del tempo di volo (TOF), in cui lo scanner misura il tempo impiegato da un impulso laser per raggiungere l'oggetto e tornare. Gli scanner a medio raggio possono coprire distanze che vanno da pochi metri fino a circa 50 metri.

Questi scanner raggiungono un equilibrio tra portata e dettaglio, rendendoli perfetti per la scansione di componenti più grandi o sezioni di edifici.

Scanner laser a lungo raggio

Gli scanner laser a lungo raggio sono progettati per applicazioni su larga scala come rilevamento, estrazione mineraria e mappatura topografica. Questi scanner sono dotati di potenti laser e tecnologia avanzata per acquisire con precisione dati da diverse centinaia di metri a diversi chilometri. Spesso utilizzano la tecnologia del tempo di volo o la tecnologia dello sfasamento, che consente misurazioni precise su lunghe distanze. Gli scanner a lungo raggio sono essenziali per catturare vasti terreni o grandi infrastrutture come ponti e autostrade.

Questi scanner hanno un valore inestimabile per i progetti che richiedono dati provenienti da un'ampia area geografica o che devono coprire lunghe distanze.

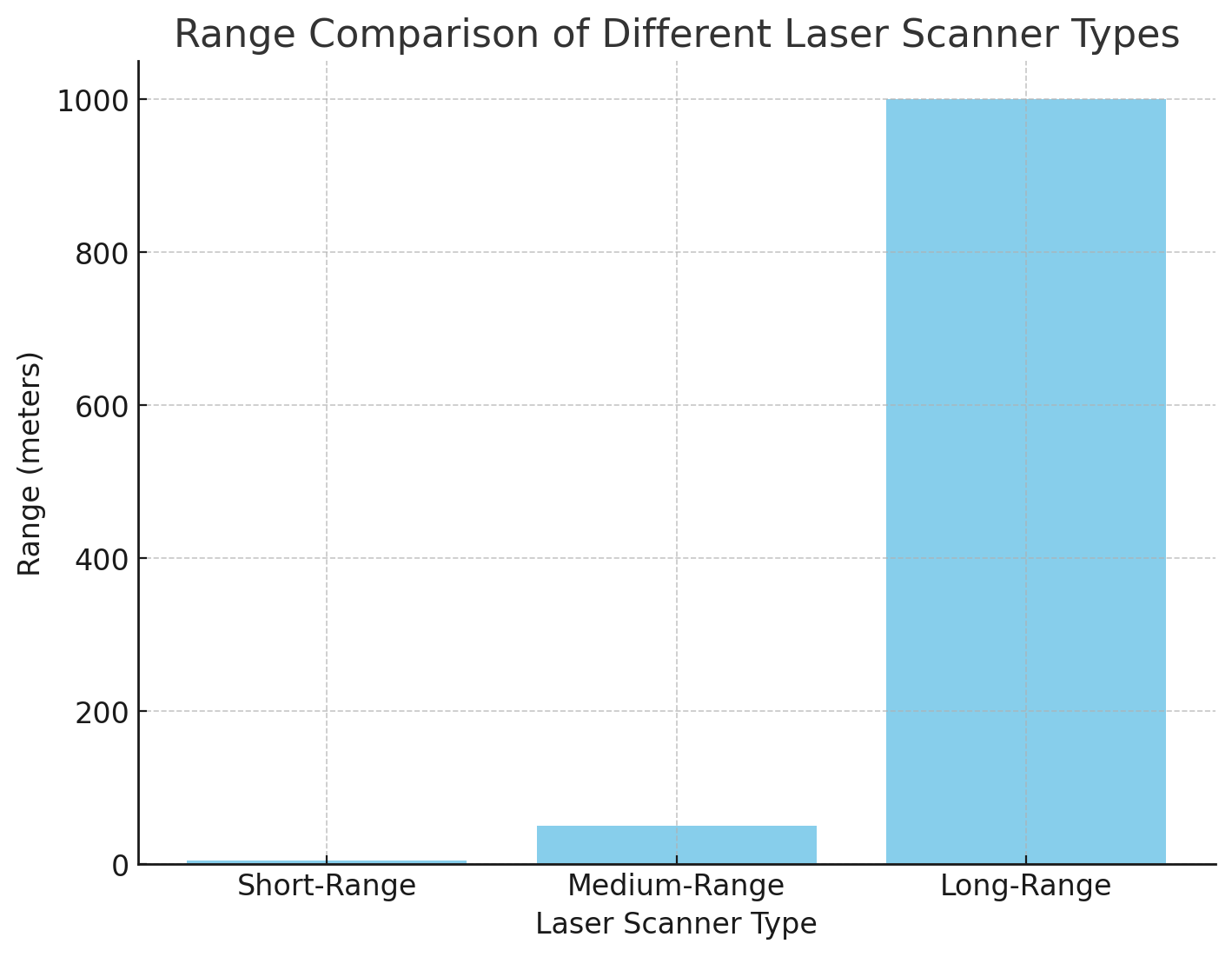

Tipo di scanner	Allineare	Applicazioni comuni
Scanner 3D a corto raggio	Da 0,1 a 5 metri	Controllo qualità, reverse engineering, scansione di piccoli oggetti
Scanner 3D a medio raggio	Fino a 50 metri	Automotive, aerospaziale, architettura
Scanner 3D a lungo raggio	Fino a diversi chilometri	Rilievo, estrazione mineraria, cartografia topografica
Scanner 3D portatile	Da 0,1 a 3 metri	Scansione di piccoli oggetti, dettagli complessi
Scanner 3D terrestre	Fino a 1 chilometro o più	Scansione esterna su larga scala
Scanner aereo e mobile	Fino a diversi chilometri	Droni o veicoli per l'acquisizione rapida dei dati

Fattori che influenzano la portata dello scanner laser

Potenza laser e lunghezza d'onda

La potenza e la lunghezza d'onda di un laser influiscono in modo significativo sulla portata di uno scanner laser. I laser ad alta potenza possono percorrere distanze maggiori e penetrare più profondamente nelle superfici. Inoltre, la lunghezza d'onda del laser gioca un ruolo nel modo in cui interagisce con le diverse superfici. Ad esempio, i laser con una lunghezza d’onda più corta possono essere assorbiti da alcuni materiali, limitandone la portata.

Riflettività superficiale

La riflettività della superficie da scansionare è un altro fattore che può influenzare la portata dello scanner. Le superfici altamente riflettenti, come metalli o materiali lucidi, possono essere scansionate da distanze maggiori rispetto alle superfici scure e opache, che assorbono più luce laser. Ciò può influenzare la capacità dello scanner di acquisire dati accurati, soprattutto a distanze maggiori.

Condizioni ambientali

I fattori ambientali, tra cui l'illuminazione, il tempo e le condizioni atmosferiche, possono tutti influire sulle prestazioni di uno scanner laser. Ad esempio, la luce solare intensa può interferire con il raggio laser, riducendo la portata effettiva di scansione. Allo stesso modo, pioggia, nebbia o polvere possono disperdere la luce laser e ridurre le prestazioni di scansione. È essenziale considerare questi fattori quando si seleziona uno scanner per ambienti esterni o difficili.

Requisiti di risoluzione e precisione

Sebbene la portata di scansione sia importante, anche la risoluzione e la precisione della scansione sono fattori critici. In alcuni casi, per ottenere un'elevata precisione potrebbe essere necessaria la scansione a distanze più brevi per garantire che vengano catturati i dettagli più fini di un oggetto o di un ambiente. Ciò può limitare la portata effettiva di uno scanner a seconda dei requisiti di precisione dell'applicazione.

Fattore	Impatto sulla portata
Potenza laser e lunghezza d'onda	Una potenza maggiore consente distanze di scansione più lunghe. La lunghezza d'onda influisce sulla capacità del laser di penetrare determinate superfici.
Riflettività superficiale	Le superfici altamente riflettenti (ad esempio i metalli) consentono distanze di scansione più lunghe rispetto alle superfici opache o scure.
Condizioni ambientali	Condizioni atmosferiche come nebbia, pioggia o luce solare possono ridurre la portata effettiva dello scanner.
Risoluzione e precisione	Una maggiore precisione spesso riduce la portata effettiva. Per garantire la precisione, potrebbe essere necessario che gli scanner funzionino a distanze più brevi.

Gamme tipiche dello scanner laser

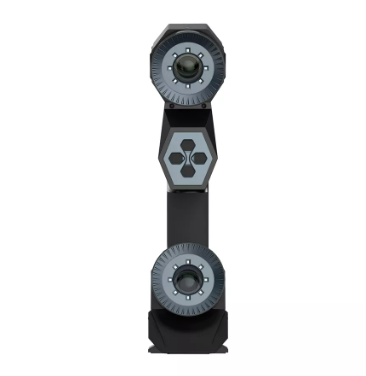

Scanner laser 3D portatili

Gli scanner laser 3D portatili sono dispositivi portatili ideali per la scansione di oggetti di piccole e medie dimensioni. Questi scanner hanno generalmente una portata compresa tra 0,1 e 3 metri, il che li rende adatti per la scansione dettagliata di singoli componenti o piccoli oggetti. Sono comunemente utilizzati nel reverse engineering, nell'ispezione industriale e nel controllo di qualità.

Scanner laser fissi

Gli scanner laser fissi sono fissati in posizione e utilizzati per la scansione di aree o oggetti più grandi. Questi scanner possono essere classificati in scanner a corto, medio e lungo raggio. Gli scanner a corto raggio in genere scansionano fino a 5 metri, mentre gli scanner a medio raggio possono acquisire dati fino a 50 metri. Gli scanner fissi a lungo raggio possono scansionare fino a diverse centinaia di metri, ideali per progetti su larga scala o attività di rilevamento.

Scanner laser terrestri

Gli scanner laser terrestri sono progettati per il rilevamento di ambienti su larga scala come città, terreni e cantieri. Questi scanner possono avere una portata di oltre 1 chilometro e vengono spesso utilizzati per acquisire dati da ampi ambienti esterni. Utilizzano potenti laser e tecnologie di scansione avanzate per fornire misurazioni accurate su grandi distanze.

Scanner laser aerei e mobili

Gli scanner laser aerei, spesso montati su droni, e gli scanner laser mobili, tipicamente montati su veicoli, vengono utilizzati per la scansione rapida su vaste aree. Questi scanner possono percorrere diversi chilometri a seconda dell'altitudine e della velocità della piattaforma. Sono ampiamente utilizzati per la mappatura topografica, i rilievi del territorio e la scansione di grandi infrastrutture.

Applicazioni e requisiti della gamma

Rilievo e cartografia geospaziale

Il rilevamento e la mappatura geospaziale richiedono scanner a lungo raggio in grado di catturare terreni o strutture di grandi dimensioni. Un tipico scanner laser per questo scopo necessita di una portata di almeno 100 metri, ma in alcuni casi vengono utilizzati scanner capaci di diversi chilometri. Questi scanner sono fondamentali per creare mappe dettagliate, condurre rilievi del territorio e monitorare i cambiamenti geografici.

Architettura e costruzione

Nell'architettura e nell'edilizia, gli scanner laser vengono utilizzati per acquisire le dimensioni di edifici, siti e infrastrutture. Per queste applicazioni vengono spesso utilizzati scanner con portate da 5 metri a oltre 100 metri. Questi scanner forniscono dati dettagliati per facilitare la pianificazione del progetto, la progettazione e la documentazione strutturale.

Industrie automobilistiche e aerospaziali

I settori automobilistico e aerospaziale utilizzano spesso gli scanner laser per attività quali controllo qualità, reverse engineering e montaggio di componenti. Questi settori richiedono in genere scanner con portate comprese tra 0,1 e 30 metri, poiché l'attenzione è solitamente rivolta all'ispezione dettagliata piuttosto che alla scansione a lungo raggio.

Applicazione	Intervallo richiesto	Tipo di scanner tipico
Rilievo e mappatura geospaziale	Da 100 metri a diversi chilometri	Scanner 3D a lungo raggio
Architettura e costruzione	Da 5 a 100 metri	Scanner 3D fissi
Automotive e aerospaziale	Da 0,1 a 30 metri	Scanner 3D portatili o di medio raggio

Come scegliere lo scanner laser giusto in base alla portata

Quando si seleziona uno scanner laser, è importante considerare diversi fattori come la dimensione dell'oggetto o dell'area da scansionare, il livello di dettaglio richiesto e l'ambiente. Per i grandi progetti all’aperto, gli scanner a lungo raggio sono ideali, mentre per le ispezioni dettagliate, gli scanner a corto o medio raggio potrebbero essere più adatti. Comprendere i requisiti di portata e abbinarli al tipo di scanner appropriato è fondamentale per garantire che il progetto venga completato in modo efficiente e accurato.

Tipo di scanner	Allineare	Casi d'uso comuni	Precisione tipica
Scanner a corto raggio	Da 0,1 a 5 metri	Scansione di piccoli oggetti, ispezioni dettagliate	Alta precisione, distanza limitata
Scanner a medio raggio	Fino a 50 metri	Automotive, aerospaziale, architettura	Precisione moderata, portata moderata
Scanner a lungo raggio	Fino a diversi chilometri	Rilievi su larga scala, cartografia topografica	Precisione inferiore a lunghe distanze

Conclusione

La portata di uno scanner laser è fondamentale per determinarne l'applicazione. Gli scanner a corto raggio sono perfetti per le ispezioni di piccoli oggetti, mentre gli scanner a lungo raggio sono necessari per progetti su larga scala come il rilevamento. Comprendere i fattori di portata e selezionare lo scanner giusto garantisce che le aziende utilizzino lo strumento migliore. Con l'avanzare della tecnologia, la portata e la precisione degli scanner continueranno a migliorare. Per esigenze di fascia alta, i prodotti di aziende come ZG Technology offrono soluzioni di misurazione precise che aggiungono valore significativo ai progetti.

Domande frequenti

D: Fino a che punto può essere scansionato uno scanner laser 3D?

R: La portata di uno scanner laser 3D dipende dal suo tipo. Gli scanner a corto raggio possono acquisire dati fino a 5 metri, mentre i modelli a lungo raggio possono scansionare fino a diversi chilometri.

D: Quali fattori influenzano la portata di uno scanner laser 3D?

R: I fattori includono la potenza del laser, la riflettività della superficie, le condizioni ambientali e la risoluzione dello scanner. Tutti questi elementi influenzano la misura in cui uno scanner può acquisire efficacemente i dati.

D: È possibile utilizzare uno scanner laser 3D per la mappatura su larga scala?

R: Sì, gli scanner laser 3D a lungo raggio sono ideali per applicazioni su larga scala come il rilevamento e la mappatura topografica, con portate che si estendono fino a diversi chilometri.

D: Qual è la portata tipica degli scanner laser 3D portatili?

R: Gli scanner laser 3D portatili hanno in genere una portata compresa tra 0,1 e 3 metri, il che li rende adatti per la scansione di piccoli oggetti e ispezioni dettagliate.

D: Come si confrontano i diversi laser scanner 3D in termini di portata?

R: Gli scanner a corto raggio sono efficaci per i primi piani, mentre gli scanner laser 3D a medio e lungo raggio sono necessari per catturare ambienti più ampi, come strutture architettoniche e terreni esterni.
