Retroscena
Le industrie pesanti e le miniere di solito significano condizioni difficili e attrezzature sovradimensionate, l'ispezione di qualità svolge un ruolo fondamentale per garantire la stabilità e la durata delle attrezzature in ambienti di lavoro difficili.Considerando le dimensioni e la complessità dell'attrezzatura, di solito è lo strumento di misurazione che deve arrivare alla parte, e non il contrario.Gli ingegneri sono tenuti a misurare tutte le dimensioni dell'apparecchiatura e le possibili interferenze tra i diversi sottoassiemi, il che significa che i dati di misurazione non solo devono essere precisi per controllare le specifiche dimensionali dei sottoassiemi, ma devono anche essere il più completi possibile per verificare se diversi sottoassiemi possono adattarsi bene per prestazioni ottimali.
Questa è stata la sfida posta a ZG Technology da un produttore cinese di lamiere di acciaio pesante e attrezzature per l'industria mineraria.Per controllare in anticipo la qualità delle attrezzature minerarie, i loro clienti all'estero richiedono loro di fornire i dati digitali 3D e rapporti di ispezione completi delle attrezzature minerarie prima della consegna.In questo modo, il cliente può confrontare i dati 3D con il modello originale e i dati archiviati per verificarne la qualità.Questa è la prima volta che viene loro richiesto di farlo;In passato, il produttore effettuava misurazioni con strumenti di misurazione tradizionali come metro a nastro e calibri, che richiedevano giorni di lavoro manuale.Con un programma serrato prima della data di consegna, il completamento dell'acquisizione dei dati 3D e dei rapporti di ispezione completi sembra essere una missione impossibile.Il signor Hu, un tecnico di disegno, è l'uomo che effettua le misurazioni.
La sfida
Le parti utilizzate dal signor Hu e dal suo team per misurare e ispezionare erano principalmente piastre di acciaio pesanti, utilizzando strumenti di misurazione tradizionali come nastro di misurazione, calibri, calibri, ecc.Anche se le attrezzature minerarie sono il loro nuovo prodotto e hanno causato qualche problema al signor Hu.Quando si misurano parti di grandi dimensioni che hanno curve e forme composte, gli strumenti di misurazione tradizionali diventano inadeguati.Lo sforzo e l'imprecisione della misurazione e del disegno a mano comportano un elevato rischio di errori.\\"C'è un enorme stress quando provo a realizzare apparecchiature di grandi dimensioni come questa con gli strumenti che usavamo in precedenza'', ha affermato.
\"\u003Ci>Furthermore, the whole line would have to stop to allow him to take measurements.\u003C\/i> \u003Cb>Inoltre, l'intera linea dovrebbe fermarsi per permettergli di prendere le misure.\u003C\/b> \u003Ci>And with the sheer size of the mining equipment consisting of two subassemblies, one is 8m x 6m x5m in dimension and the other one is 5m x 3m x2.5m, Mr. Hu couldn't do the work just by himself.\u003C\/i> \u003Cb>E con l'enorme dimensione dell'attrezzatura mineraria composta da due sottoassiemi, uno di 8 m x 6 m x 5 m e l'altro di 5 m x 3 m x 2,5 m, il signor Hu non poteva fare il lavoro da solo.\u003C\/b> \u003Ci>He quickly realized there was a better, faster, and more accurate way to measure the mining equipment for inspection.\u003C\/i> \u003Cb>Si rese presto conto che esisteva un modo migliore, più veloce e più accurato per misurare l'attrezzatura mineraria per l'ispezione.\u003C\/b> \u003Ci>They contacted ZG Technology to find a better solution for on-site measurement and inspection.\u003C\/i> \u003Cb>Hanno contattato ZG Technology per trovare una soluzione migliore per la misurazione e l'ispezione in loco.\u003C\/b> \u003Ci>As a leader in 3D measurement solutions, ZG helps to identify an optimal solution for this application.\u003C\/i> \u003Cb>In qualità di leader nelle soluzioni di misura 3D, ZG aiuta a identificare una soluzione ottimale per questa applicazione.\u003C\/b> \u003Ci>Using ZG smart handheld 3D scanner\u003C\/i> \u003Cb>Utilizzo dello scanner 3D palmare intelligente ZG\u003C\/b>\"\"RigelScan Plus\"eSistema di fotogrammetria PhotoShot Lite, il cliente può acquisire con successo i dati 3D dell'attrezzatura mineraria e assemblarli in 3rdsoftware party per l'ispezione entro alcune ore, rispetto ai diversi giorni richiesti dal metodo tradizionale.
\"La soluzione\"
\"1.\"Configura il sistema di fotogrammetria PhotoShot Lite e acquisisci i dati dei marker

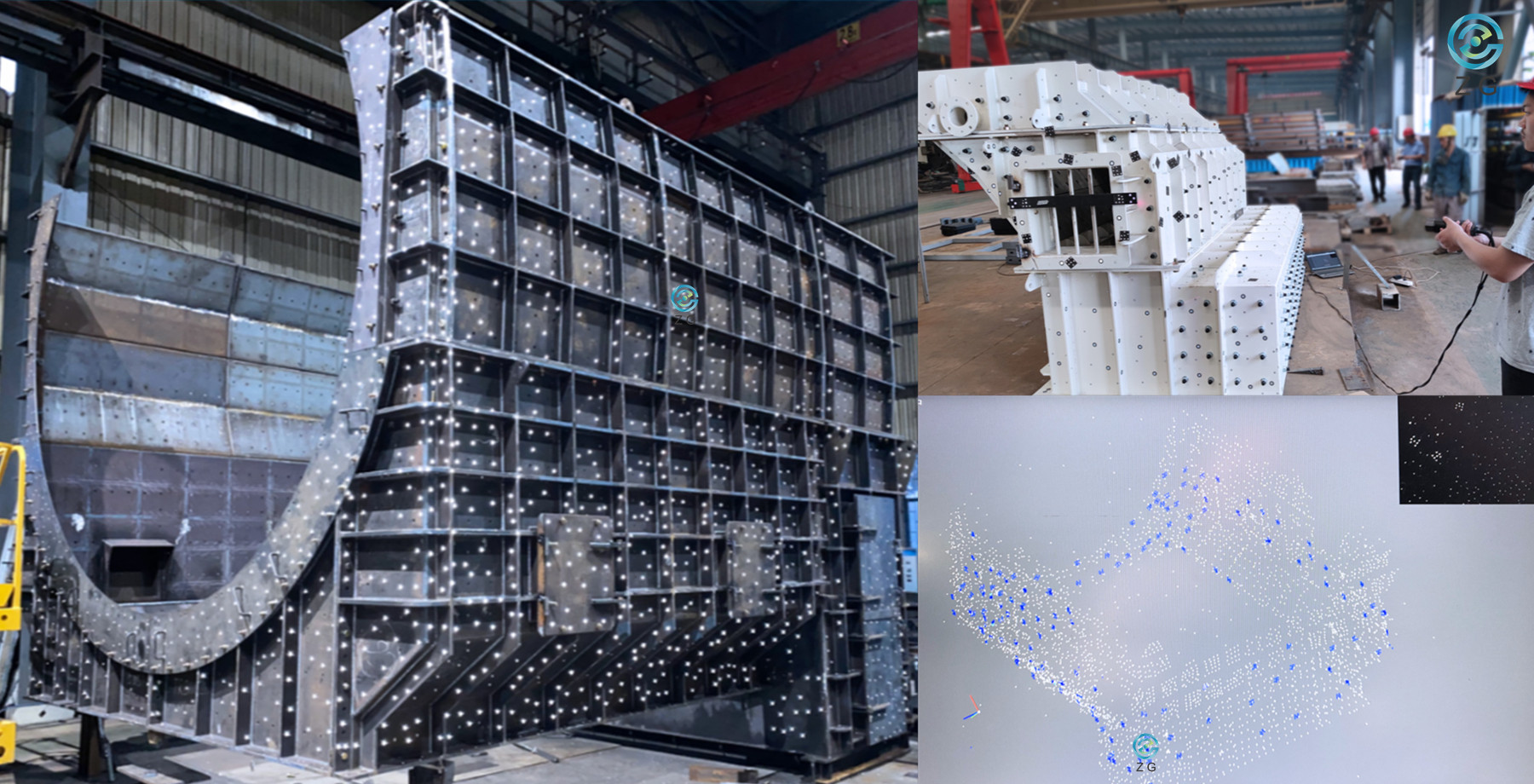

#1, Per posizionare correttamente marcatori di codifica, marcatori adesivi e barra della scala sui sottoassiemi dell'attrezzatura mineraria;
#2, Usa il sistema di fotogrammetria PhotoShot Lite per scattare foto della barra della scala, codificare marcatori e marcatori adesivi;
\"#3, Post-elabora i dati dei marcatori nel software di scansione ZG e salva i dati.\"
Scattando foto della barra della scala, dei contrassegni del codificatore e dei contrassegni adesivi, il sistema di fotogrammetria PhotoShot Lite può triangolare i contrassegni nelle immagini per determinarne la posizione in uno spazio tridimensionale.Quando i dati dei marker vengono importati nel software di scansione ZG, può aiutare a vincolare i dati di scansione a generare dati 3D eccezionalmente accurati e ripetibili per oggetti di grandi dimensioni molto rapidamente.Se utilizzato con lo scanner 3D laser blu portatile RigelScan Plus Smart, la precisione volumetrica di scansione è fino a 0,02+0,020 mm/m.
\"2.\"\"Importa i dati dei marker e scansiona in 3D l'attrezzatura mineraria\"
#1, collegare RigelScan Plus con l'alimentazione e riscaldare lo scanner per 20 minuti;
#2, Analizza come scansionare i sottoassiemi dell'attrezzatura mineraria da diverse angolazioni;
\"#3, Inizia a scansionare i sottoassiemi dell'attrezzatura mineraria;\"
#4, Salva i dati nel file di progetto per un'ulteriore elaborazione.
Lo scanner 3D laser blu portatile RigelScan Plus Smart è in grado di acquisire caratteristiche fini dei pezzi con una precisione fino a 0,02 mm, certificata dal National Institute of Metrology.RigelScan Plus applica la tecnologia di scansione laser blu per acquisire facilmente superfici scure, lucide e riflettenti.Nel frattempo, RigelScan Plus può essere dotato del modulo wireless ZG ZGFree Box II, per un'esperienza di scansione più semplice e flessibile di pezzi di grandi dimensioni.
3. Assembla i dati di scansione 3D in software di terze parti per la misurazione e l'ispezione
#1, Per elaborare i dati nel software ZG Scanning;
#2, Per modificare i dati ed eliminare i dati extra;

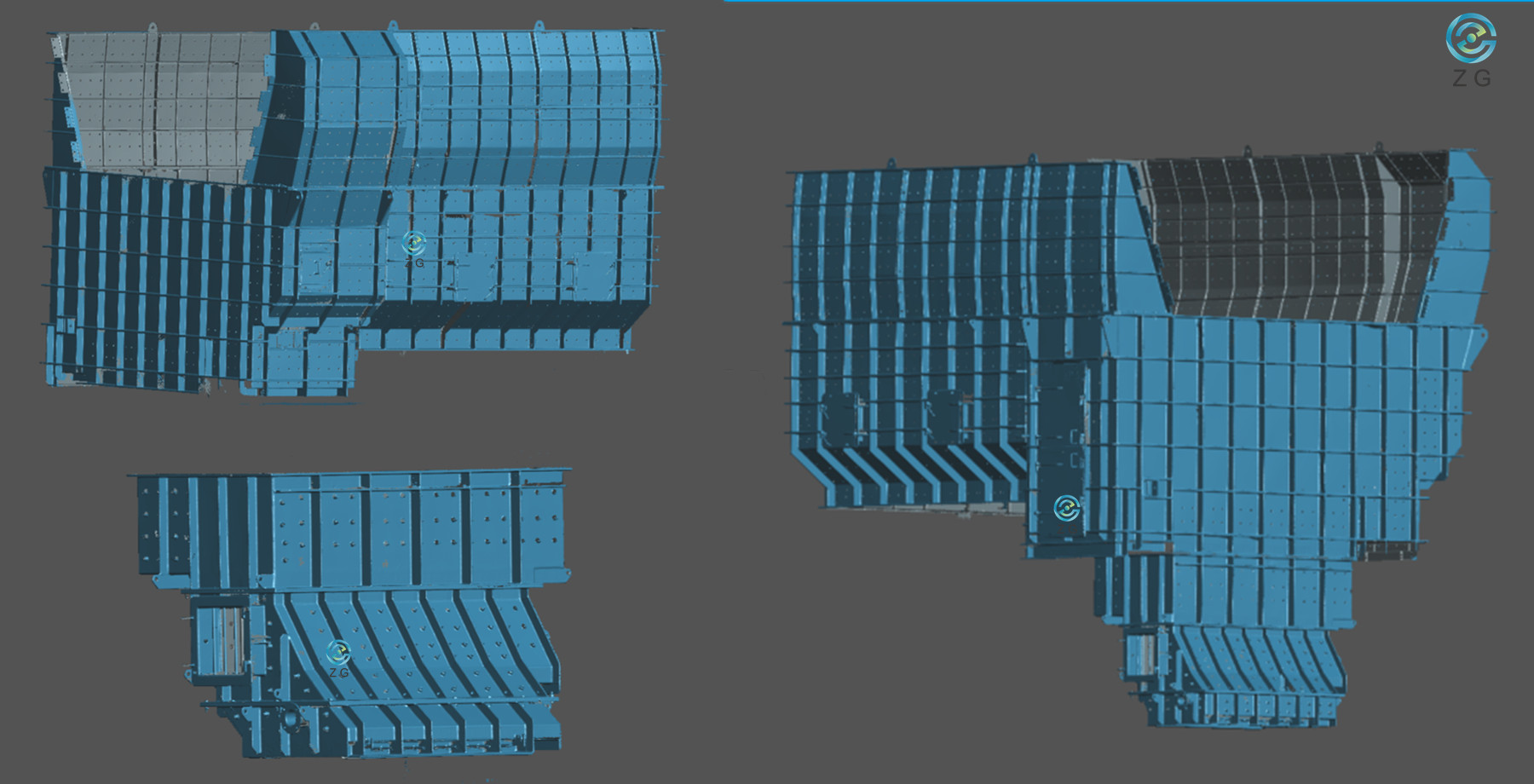

#3, Esportare i dati nel formato .stl per la valutazione successiva;
\"#4, Per assemblare i dati di scansione 3D in 3\"\"rd\"\"software di partito per la misurazione e l'ispezione.\"
\"La conclusione\"
\"\u003Ci>ZG's 3D scanner and photogrammetry solution helps the client to reduce its inspection times from days to hours, not only saving significant time and money but also meeting its customer's requirements for assembly inspection, comprehensive reports, and lower risk of assembly issues after delivery.\u003C\/i> \u003Cb>La soluzione di scanner 3D e fotogrammetria di ZG aiuta il cliente a ridurre i tempi di ispezione da giorni a ore, non solo risparmiando tempo e denaro significativi, ma soddisfacendo anche i requisiti del cliente per l'ispezione di assemblaggio, rapporti completi e un minor rischio di problemi di assemblaggio dopo la consegna.\u003C\/b> \u003Ci>What's more, in addition to completing the quality inspection and ensuring smooth delivery of products, the 3D scan data can also be used for digital archiving.\u003C\/i> \u003Cb>Inoltre, oltre a completare l'ispezione di qualità e garantire una consegna regolare dei prodotti, i dati di scansione 3D possono essere utilizzati anche per l'archiviazione digitale.\u003C\/b> \u003Ci>When the equipment needs further maintenance, repair or overhaul, the scan data can be used for guidance, greatly enhancing the accuracy and efficiency in the whole equipment life cycle.\u003C\/i> \u003Cb>Quando l'apparecchiatura necessita di ulteriore manutenzione, riparazione o revisione, i dati di scansione possono essere utilizzati come guida, migliorando notevolmente la precisione e l'efficienza nell'intero ciclo di vita dell'apparecchiatura.\u003C\/b>\"
Quando si tratta di misurare oggetti di grandi dimensioni e creare dati 3D per la modellazione 3D, il reverse engineering e l'ispezione di qualità, la soluzione dello scanner laser 3D portatile ZG Smart e del sistema di fotogrammetria può svolgere lavori in modo rapido e preciso.Grazie alla sua portabilità al 100%, gli scanner 3D palmari ZG possono eseguire l'acquisizione direttamente in produzione e anche direttamente sul campo, sui terreni più instabili.Poiché gli ingegneri devono ispezionare le caratteristiche e le dimensioni dell'assieme corrette, l'acquisizione deve essere accurata e contenere tutte le informazioni necessarie per produrre una parte funzionale che si adatti perfettamente all'assieme dell'apparecchiatura.Rispetto ai metodi di misurazione tradizionali, gli scanner 3D portatili ZG e il sistema di fotogrammetria possono fornire dati 3D completi e accurati, le dimensioni vengono misurate rapidamente e l'assemblaggio virtuale è facilmente disponibile per gli ingegneri.Ciò rende lo scanner laser 3D portatile e il sistema di fotogrammetria ZG 3D la migliore soluzione di misurazione 3D per apparecchiature minerarie di grandi dimensioni e oggetti di grandi dimensioni, rendendo la missione impossibile in passato una realtà.
