L’ispezione di parti CNC complesse e non prismatiche crea spesso un enorme collo di bottiglia per i produttori moderni. Le tradizionali macchine di misura a coordinate (CMM) e i calibri manuali semplicemente non riescono a tenere il passo con le geometrie complesse richieste dalle industrie aerospaziale, automobilistica e medica. Questo collo di bottiglia della metrologia costringe le officine meccaniche a smontare componenti pesanti, trasportarli in laboratori a temperatura controllata e attendere in lunghe code per la disponibilità della CMM. Si perde tempo prezioso nella produzione rischiando gravi errori di allineamento durante la reimpostazione delle parti.

La metrologia 3D portatile offre un potente cambio di paradigma, portando il controllo di qualità direttamente in officina. Gli operatori possono acquisire dati dimensionali densi senza rimuovere il pezzo dal suo supporto. Valuteremo il modo in cui la scansione laser portatile gestisce le geometrie organiche a forma libera e delineeremo requisiti di implementazione realistici. Inoltre, vi aiuteremo a valutare i miglioramenti della produttività e a creare un solido business case per integrare la metrologia portatile nelle vostre operazioni di lavorazione quotidiane.

Punti chiave

• Le geometrie CNC a forma libera e organiche richiedono l"acquisizione di dati ad alta densità che le sonde tattili CMM faticano a eseguire in modo efficiente.

• Uno **scanner 3D laser blu portatile intelligente** eccelle in officina grazie alla sua capacità di gestire superfici lavorate lucide e riflettenti senza richiedere spray opacizzati.

• Un"implementazione di successo richiede la valutazione non solo dell"accuratezza di base, ma anche dell"accuratezza volumetrica, delle capacità di riferimento dinamico e dell"integrazione del software da scansione a CAD.

• Sebbene gli scanner portatili riducano drasticamente i colli di bottiglia delle ispezioni, aumentano anziché sostituire completamente le CMM tradizionali per requisiti di tolleranza ultraristretta (inferiori al micron).

Il collo di bottiglia dell"ispezione: perché le geometrie a forma libera mettono alla prova le CMM tradizionali

Le CMM tradizionali eccellono nella misurazione di forme prismatiche come scatole, cilindri e piani piatti. Le superfici organiche presentano una sfida operativa drasticamente diversa. La programmazione dei percorsi delle sonde per la pulizia delle superfici richiede ore di ingegneria specializzata. Prendi in considerazione collettori automobilistici personalizzati o complesse pale di turbine aerospaziali. I team di qualità devono definire vettori complessi per garantire che lo stilo della sonda tattile colpisca la superficie perfettamente normale alla tangente. Questo sforzo di programmazione esaustivo prosciuga le tue principali risorse ingegneristiche.

Il sondaggio tattile acquisisce intrinsecamente punti dati individuali e discreti. Potresti programmare una CMM per prendere cinquanta punti attraverso una curva a forma libera complessa. Tuttavia, ti perdi completamente tutto ciò che accade tra quei punti di contatto specifici. Un"improvvisa scheggiatura dell"utensile, un sottile ritorno elastico del materiale o una vibrazione localizzata spesso passano completamente inosservati. Le superfici non lineari richiedono metodi di acquisizione ad alta densità per convalidare realmente il profilo lavorato rispetto al modello CAD nominale.

Non è possibile ignorare la logistica fisica del controllo qualità in un"officina affollata. Lo spostamento di parti pesanti e fissate in modo sicuro da una fresatrice CNC a 5 assi a un laboratorio metrologico separato introduce un attrito significativo. Causa ritardi di installazione immediati. Una volta rimossa dall"attrezzatura della macchina, riallineare una parte scartata per la necessaria rilavorazione diventa incredibilmente difficile. Gli operatori sprecano ore critiche aspettando l"autorizzazione del laboratorio invece di continuare a far girare il mandrino e generare entrate.

Errore comune: fare affidamento su misurazioni semplificate del riquadro di delimitazione per i componenti a forma libera spesso maschera le deviazioni del profilo sottostante. Gli ingegneri presumono erroneamente che alcuni punti di contatto strategici garantiscano la conformità geometrica complessiva.

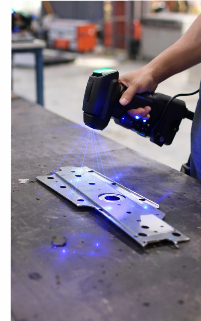

Come uno scanner 3D laser blu portatile intelligente risolve la complessa geometria CNC

Il passaggio alla metrologia ottica risolve direttamente questi lunghi ritardi nelle ispezioni. La fisica dei laser a lunghezza d’onda più corta cambia tutto per la moderna lavorazione dei metalli. La luce blu funziona a una lunghezza d'onda più corta rispetto ai vecchi sistemi laser rossi. Questa proprietà fisica produce un rumore significativamente inferiore durante l'acquisizione dei dati. Si traduce direttamente in un'acquisizione dei dati incredibilmente pulita su metalli lavorati lucidi e riflettenti. Non è più necessario applicare gesso disordinato o spray opacizzati sui componenti in alluminio appena tagliati. Uno scanner 3D laser blu portatile intelligente legge queste superfici difficili in modo nativo, preservando la reale integrità dimensionale del componente.

Le apparecchiature metrologiche solitamente presentano problemi se esposte alle vibrazioni dell"officina. La tecnologia di tracciamento ottico aggira completamente questa limitazione tradizionale. Posizionando piccoli bersagli di posizionamento riflettenti sulla parte o sul suo dispositivo di supporto, il sistema crea una struttura di coordinate localizzate. Lo scanner e la parte fisica possono muoversi in modo del tutto indipendente l"uno dall"altro. I carrelli elevatori che circolano nelle vicinanze o le pesanti presse per stampaggio che sparano attraverso il corridoio non corromperanno i dati di misurazione. Questo riferimento dinamico neutralizza perfettamente le vibrazioni ambientali.

La velocità e la densità dei dati rappresentano i casi in cui la scansione portatile domina realmente la metrologia industriale. L"acquisizione di milioni di punti discreti al secondo genera un gemello digitale completo e ricco della tua parte fisica. Eliminiamo completamente i punti ciechi riscontrati tra i colpi discreti della sonda CMM. Sovrapponi istantaneamente questa densa nuvola di punti al tuo modello CAD 3D originale. Il software di ispezione genera quindi una mappa dei colori altamente visiva. Questa mappa evidenzia esattamente i punti in cui la superficie si discosta dalle tolleranze nominali dell"intero componente.

Migliore pratica: stabilire sempre un quadro di riferimento rigido utilizzando target fisici sul dispositivo di supporto anziché esclusivamente sulla parte. Ciò consente di ispezionare più componenti identici senza riapplicare i target.

Criteri di valutazione fondamentali per l"ispezione delle parti a forma libera

I produttori spesso si concentrano esclusivamente sulle specifiche di precisione di base su una scheda tecnica. Tuttavia, la risoluzione spaziale determina il successo finale su geometrie CNC complesse. Catturare bordi taglienti e sottili transizioni a forma libera richiede dettagli immensi. Uno scanner laser 3D ad alta risoluzione mappa le più piccole variazioni topografiche sulla superficie metallica. Si distingue chiaramente tra una vera e propria deviazione della superficie e un semplice segno di lavorazione. L'alta risoluzione garantisce l'acquisizione della geometria effettiva anziché un'approssimazione matematicamente attenuata.

La scala fisica introduce errori di misurazione complessivi su grandi distanze. Quando si scansionano pezzi CNC continui e di grandi dimensioni, come le paratie aerospaziali, la precisione volumetrica diventa fondamentale. Misurata in millimetri per metro (mm/m), questa metrica specifica definisce il modo in cui l"errore si accumula quando ci si sposta su un ampio volume di misurazione. Organizzazioni come VDI/VDE forniscono quadri standardizzati (come VDI/VDE 2634 Parte 3) per certificare queste affermazioni. È necessario assicurarsi che il dispositivo scelto mantenga tolleranze strette da un"estremità all"altra di un getto di due metri per evitare successivi guasti di assemblaggio.

L'hardware rappresenta solo metà dell'equazione metrologica. Uno scanner 3D estremamente accurato per la misurazione 3D si rivela praticamente inutile senza un robusto software di ispezione. Hai bisogno di funzionalità di esportazione fluide su piattaforme come PolyWorks o Geomagic Control X. Questi programmi avanzati gestiscono l'estrazione automatizzata di dimensionamento e tolleranza geometrica (GD&T). La valutazione di callout complessi, come il profilo di una superficie, la posizione reale o la cilindricità, richiede un software in grado di elaborare rapidamente enormi set di dati di nuvole di punti e di generare report di conformità certificati.

Grafico comparativo delle tecnologie: CMM tattile e scansione laser portatile

Controllo della realtà del flusso di lavoro: implementazione e rischi di processo

La scansione ottica in officina presenta flussi di lavoro operativi unici rispetto ai metodi tradizionali. La maggior parte dei sistemi ottici di livello metrologico richiedono target adesivi riflettenti per orientarsi nello spazio 3D. È necessario applicare questi piccoli adesivi sulla parte o sull"elemento circostante prima di avviare una scansione. Questa fase di applicazione target aggiunge un breve lavoro manuale al tempo di ciclo complessivo. I team di produzione devono tenere conto di questo lavoro di preparazione quando pianificano routine di ispezione ad alto volume per evitare colli di bottiglia del processo.

Mentre il riferimento dinamico gestisce facilmente le vibrazioni fisiche, le condizioni atmosferiche ambientali richiedono comunque il tuo rispetto. Le fluttuazioni estreme della temperatura in un"officina aperta influiscono direttamente sulla parte fisica. L"espansione termica sposta le dimensioni di una grande fusione di alluminio indipendentemente dalla precisione del comportamento dello scanner laser. Gli operatori devono garantire che le parti raggiungano l"equilibrio termico prima di verificare le tolleranze strette, proprio come osserverebbero con qualsiasi metodo di misurazione convenzionale.

I fornitori commercializzano spesso gli scanner portatili come dispositivi puramente "inquadra e scatta". Il processo di scansione fisica è infatti abbastanza intuitivo per la maggior parte degli operatori. Tuttavia, la vera curva di apprendimento emerge durante la successiva fase di elaborazione dei dati. La formazione degli operatori per allineare correttamente la nuvola di punti acquisita al modello CAD principale richiede una pratica dedicata. Capire quando utilizzare il miglior adattamento, il sistema di punti di riferimento (RPS) o gli allineamenti basati su datum è fondamentale. L"interpretazione dell"analisi della deviazione richiede conoscenze metrologiche di base per evitare falsi scarti di pezzi buoni.

Priorità di formazione degli operatori principali

• Distanza corretta del laser e tecniche di scansione per ottimizzare la velocità di acquisizione dei dati.

• Posizionamento strategico del target per evitare di oscurare le caratteristiche geometriche critiche della parte.

• Riconoscere picchi di dati falsi causati da riflessi vaganti o impostazioni di esposizione improprie.

• Padroneggiare le strategie di allineamento dei datum all"interno dell"ambiente del software di ispezione.

• Interpretazione accurata dei report di deviazione della mappatura dei colori rispetto ai richiami dei disegni tecnici.

Costruire il business case e selezionare le soluzioni

Per giustificare un nuovo investimento in metrologia è necessario andare oltre le specifiche delle apparecchiature di base. Misura il costo finanziario orario dei tempi di inattività del mandrino mentre le parti costose attendono la tradizionale ispezione CMM. Confronta questa penalità con la possibilità di eseguire la scansione in macchina. Convalidare una parte prima di sbloccarla significa poter riprendere immediatamente la lavorazione se è necessaria una rilavorazione. Questa massiccia riduzione dei tempi di configurazione determina rapidi miglioramenti della produttività in tutto il reparto di produzione.

Abbina la tua lista di apparecchiature strettamente alle tue esigenze di tolleranza ingegneristica. Evita di acquistare capacità eccessive che non ti servono, ma non sottodimensionare il tuo strumento di ispezione principale. Se le tue parti complesse a forma libera richiedono tolleranze intorno a ±0,025 mm, investire in uno scanner laser blu di livello metrologico ha perfettamente senso logico. Gestiscono questi requisiti senza sforzo in un ambiente di produzione. Al contrario, se la vostra applicazione richiede tolleranze ultraristrette, inferiori al micron, per fori profondi del motore, una CMM tradizionale rimane assolutamente necessaria per ottenere la conformità.

Non acquistare mai apparecchiature di metrologia ottica basandosi esclusivamente su una brochure di marketing patinata. I responsabili della qualità devono richiedere una dimostrazione dal vivo in loco in condizioni reali. Una rigorosa prova di concetto verifica che l"apparecchiatura funzioni in base alle specifiche condizioni di illuminazione, finiture superficiali e vincoli dell"officina.

Passaggi per un"efficace Proof-of-Concept (POC)

1. Seleziona tre delle parti a forma libera più difficili, altamente riflettenti attualmente in produzione.

2. Rifiuta di consentire al venditore di utilizzare i propri blocchi di prova con finitura opaca perfettamente realizzati.

3. Conduci la dimostrazione direttamente nell"officina attiva accanto alle macchine CNC in funzione.

4. Cronometra l"intero processo dall"applicazione target alla generazione del report GD&T finale.

5. Confronta i dati della nuvola di punti scansionati con i report storici della CMM per la stessa identica parte.

Conclusione

Il passaggio alla scansione laser portatile rappresenta una mossa operativa strategica per eliminare i persistenti arretrati di CMM. Consente al tuo team di eseguire l"ispezione superficiale al 100% su geometrie complesse direttamente in officina. Catturando gemelli digitali densi, identifichi le deviazioni localizzate degli strumenti che le sonde tattili spesso non rilevano.

Per andare avanti, ti consigliamo di verificare gli attuali colli di bottiglia delle ispezioni per quantificare le ore di lavorazione perse. Definisci la deviazione volumetrica massima accettabile in base alle tolleranze più rigorose del cliente. Infine, avvia rigorosi test di benchmark con i principali fornitori di metrologia utilizzando le tue parti di produzione attive per convalidare le prestazioni nel mondo reale.

Domande frequenti

D: Uno scanner 3D portatile può sostituire completamente la nostra CMM?

R: No. Sono complementari. Gli scanner portatili sono ideali per la verifica in officina, il reverse engineering e l"ispezione superficiale al 100% di forme complesse. Le CMM rimangono necessarie per tolleranze di posizionamento ultra precise, di foro profondo o inferiori al micron.

D: È necessario utilizzare spray per scansione su alluminio o acciaio appena lavorato?

R: Generalmente no. La moderna tecnologia laser blu è progettata specificatamente per gestire superfici ad alto contrasto, riflettenti e lucide in modo nativo, preservando la vera integrità dimensionale della parte.

D: Quanto tempo occorre per ispezionare una parte a forma libera rispetto ai metodi tradizionali?

R: Mentre la programmazione e l"esecuzione di una macchina CMM tradizionale possono richiedere ore per superfici complesse, la scansione laser combinata con modelli software di ispezione preprogrammati spesso riduce il processo a pochi minuti, generando rapporti istantanei di deviazione con mappatura dei colori.
