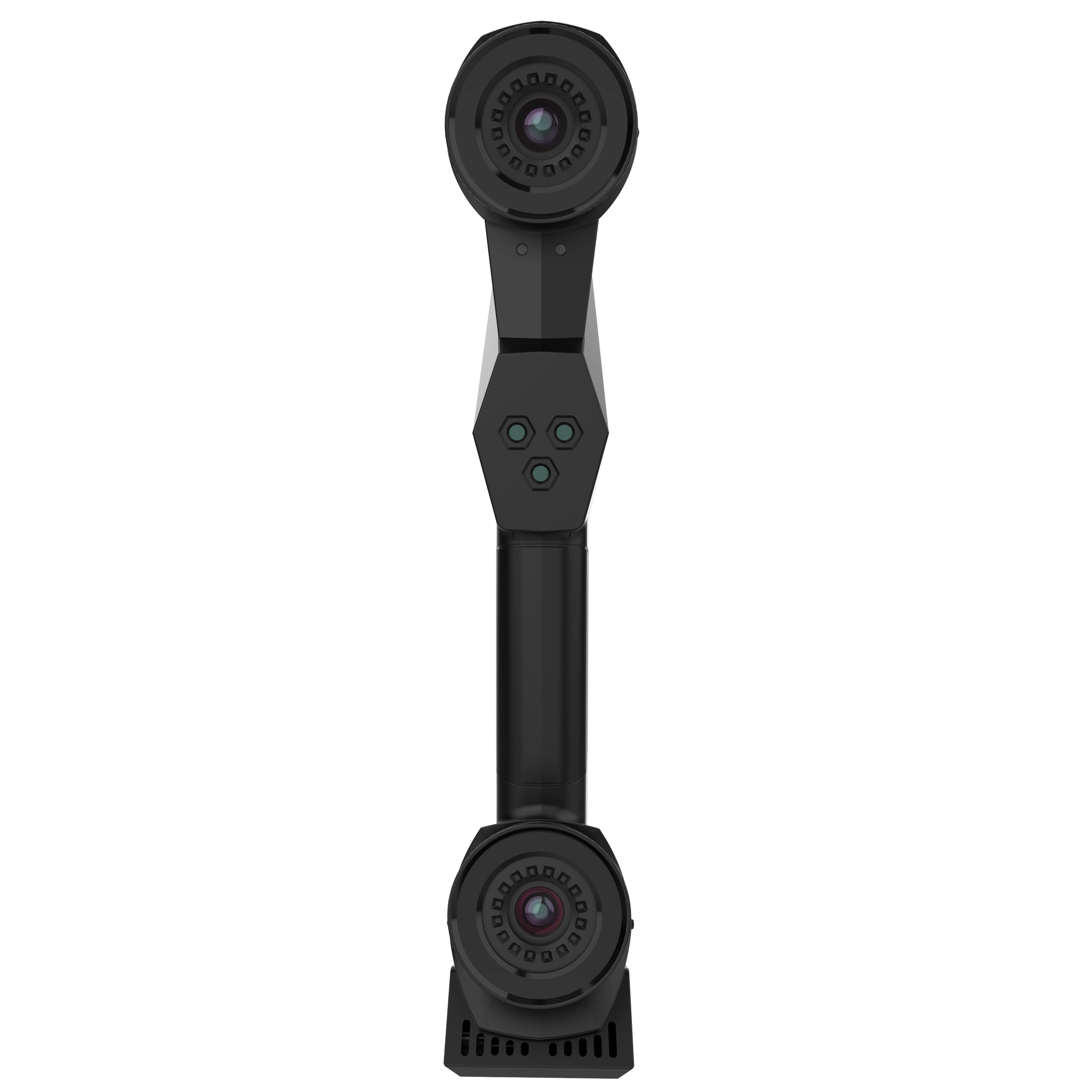

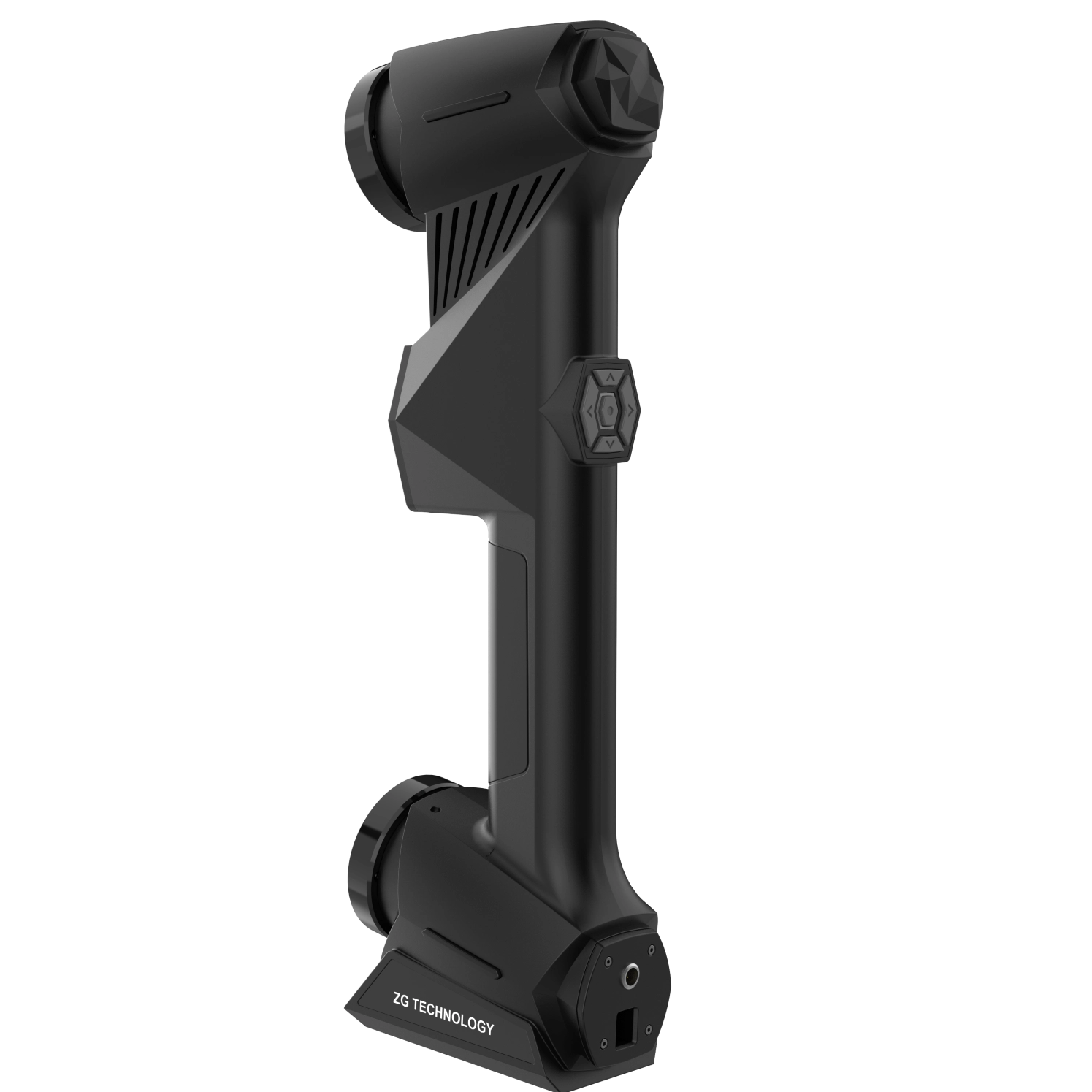

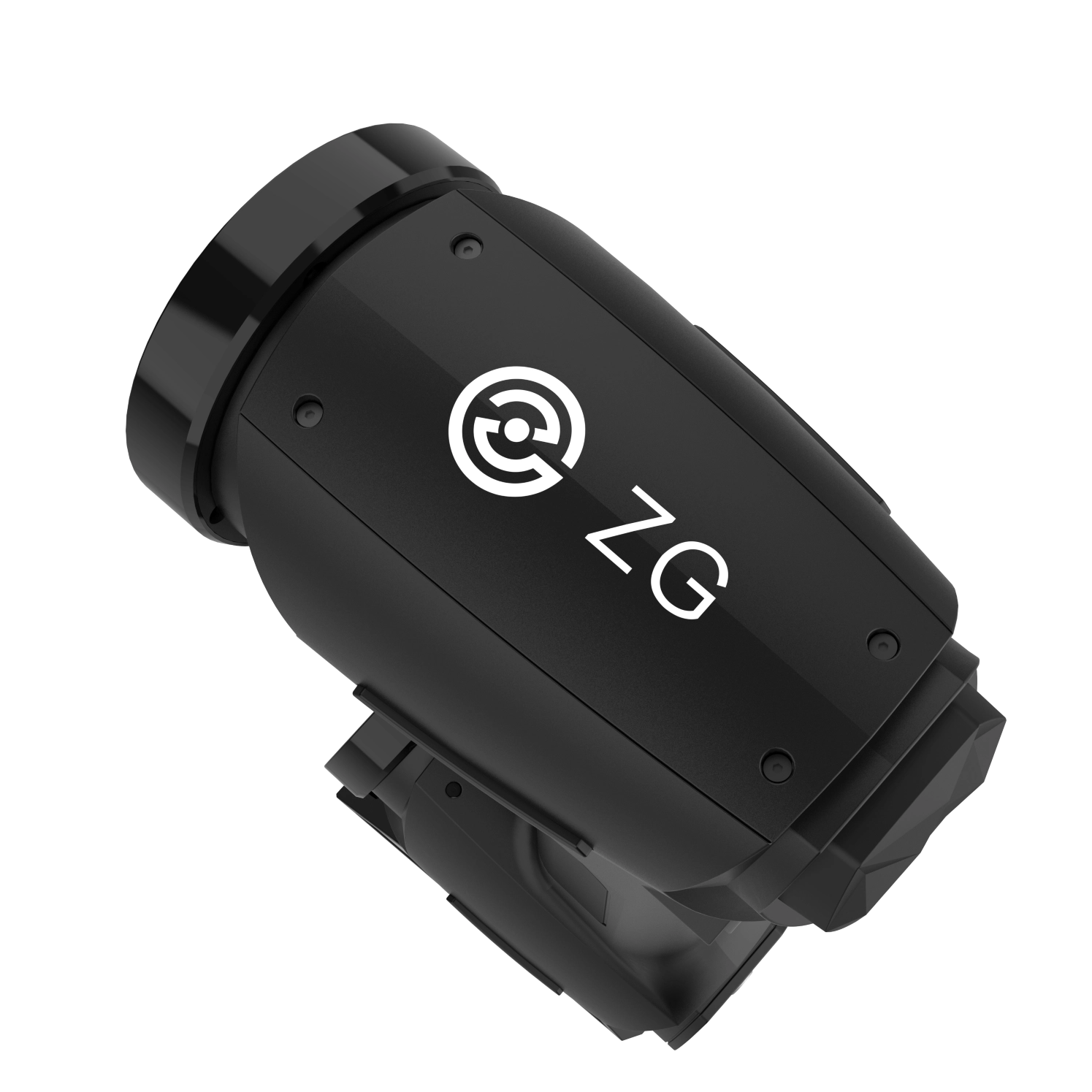

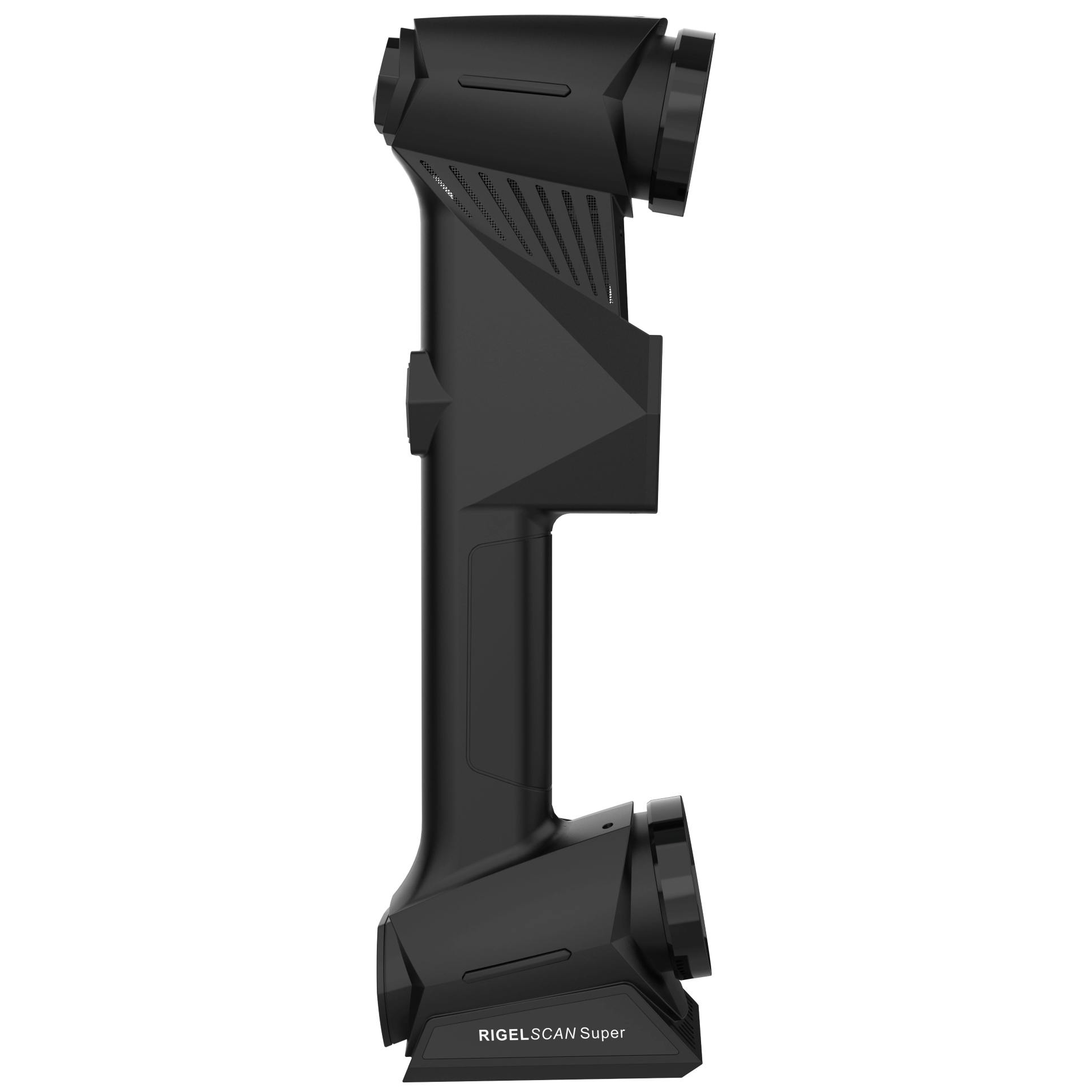

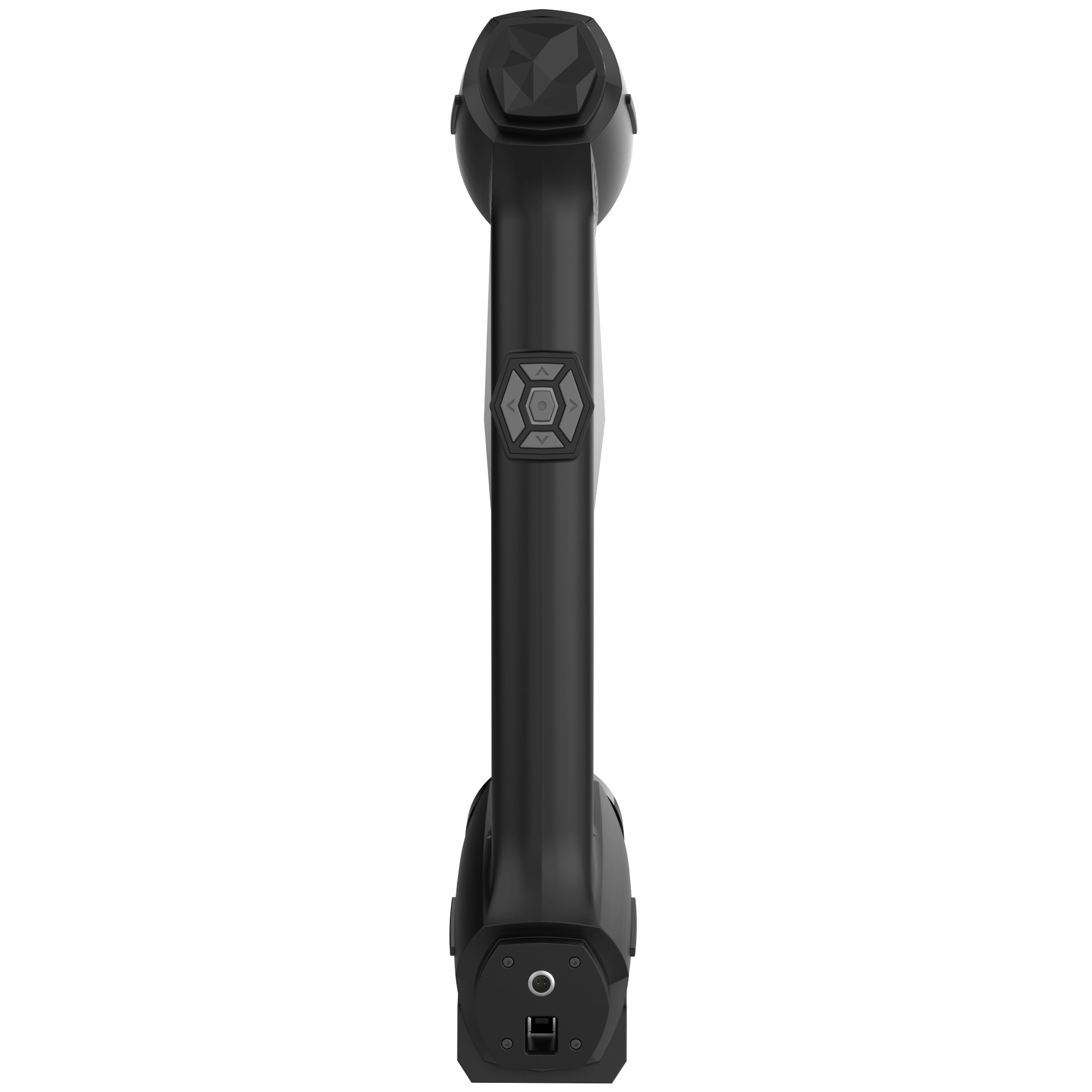

Rigelscan Super
ZG Technology
RigelSCANSIONE Super è progettato specificamente per scansione e misurazione di grandi parti. Grazie alla sua capacità di scansione flessibile e regolabile, non solo può acquisire dati di scansione accurati di parte grande e complessa senza preparazione della superficie in anticipo, ma anche acquisire dettagli in piccole area locale.
La modalità Galaxy garantirà una precisione volumetrica in gran parte di scansione e la calibrazione in tempo reale semplificherà il flusso di lavoro per rendere il funzionamento automatico e fluido, il che è molto adatto per le industrie con scansione e misurazione di grandi parti come aerospaziale, trasporto, energia, mining, industria pesante , olio e tubazioni, fusione e stampo ecc.
Caratteristiche del prodotto |
Elevata efficienza di scansione
Velocità di scansione fino a 3.380.000 misurazioni/s
Area di scansione fino a 2200 mm x 2100 mm
Volume di misurazione super grande
Volume di misurazione totale fino a 4,2 m³
Capacità di scansione flessibile e regolabile
Calibrazione in tempo reale
Calibrazione in tempo reale per semplificare il flusso di lavoro per rendere il funzionamento automatico e fluido
Modalità galassia per ottimizzare la precisione volumetrica per una scansione di grandi parti
Nessun riscaldamento necessario
Design a una scatola
RigelSCANSIONE Accessori super e standard e GRATUITOSCATOLA Può essere imballato in un caso di trasporto per un facile viaggio.
Specifiche tecniche | ||
---|---|---|
Modello | RigelSCANSIONE Super | |
Tasso di misurazione | 3.380.000 misurazioni/s | |
Fonte laser | 51 linee laser blu | |
Classe leggera | Classe 2M (occhio sicuro) | |
Risoluzione | fino a 0,1 mm | |
Precisione(1) | fino a 0,075 mm | |
Precisione volumetrica(2) | 0,1 mm + 0,015 mm/m | |
Distanza di lavoro (vicino) | 300 ~ 600 mm | |
Distanza di lavoro (Medio) | 600 ~ 1300mm | |
Distanza di lavoro (ulteriormente) | 1300 ~ 2500mm | |
Cattura flash del foro | Supportato | |
Peso | 1,3 kg | |
Dimensione | 400 × 135 × 75mm | |
Standard di connessione | USB 3.0 | |
Temperatura operativa | -10 - 40 ℃ | |
Umidità operativa (non condensante) | 10% - 90% | |
Formato di output | .stl, .ply, .obj, .txt, .xyz, .asc. ecc. Customizzabile | |
Software compatibili(3) | Ispiri, PC-Dims, Designer, 3D Systems (Geomagic Solutions), Software InnoveRic (Polyworks), Dassault Systems (Catia V5 e SolidWorks), PTC (Pro/ Engineer), Autodesk (Inventor, Alias, 3DS Max, Maya, Softimage) , Siemens (NX e Solid Edge) ecc. | |
Brevetto | CN106228603B, CN208174805U, CN111486801B, CN212539085u, CN106767895b, CN106204544b, CN304321958S, CN108038878B, CN21104U, CN3062 224013U, CN21492-4384U, CN215572695U |
(1): Rigelscan Super (Accreditato ISO 17025): i risultati sono ottenuti a una distanza di stand-off di 0,6 m e 1,3 m in VDI/VDE 2634 Parte 3 Standard e l'accuratezza è
Valutato con misurazioni del diametro su manufatti sfera rintracciabili.
;
La modalità e l'accuratezza volumetrica sono valutate con artefatti di lunghezza tracciabili misurandoli in diverse posizioni e orientamenti all'interno del volume di lavoro.
;
RigelSCANSIONE Super Applicazioni |
1. Controllo di qualità della parte di fusione
2. Ingegneria reverse del gasdotto
3. Visualizzazione 3D della scultura
I nostri vantaggi |
L'innovazione non cessa mai
Qualità standard ISO
Rete di vendita globale
Supporto tecnica 24/7
Sistema di formazione professionale
I nostri servizi |
RigelSCANSIONE Super è progettato specificamente per scansione e misurazione di grandi parti. Grazie alla sua capacità di scansione flessibile e regolabile, non solo può acquisire dati di scansione accurati di parte grande e complessa senza preparazione della superficie in anticipo, ma anche acquisire dettagli in piccole area locale.
La modalità Galaxy garantirà una precisione volumetrica in gran parte di scansione e la calibrazione in tempo reale semplificherà il flusso di lavoro per rendere il funzionamento automatico e fluido, il che è molto adatto per le industrie con scansione e misurazione di grandi parti come aerospaziale, trasporto, energia, mining, industria pesante , olio e tubazioni, fusione e stampo ecc.
Caratteristiche del prodotto |
Elevata efficienza di scansione
Velocità di scansione fino a 3.380.000 misurazioni/s
Area di scansione fino a 2200 mm x 2100 mm
Volume di misurazione super grande
Volume di misurazione totale fino a 4,2 m³
Capacità di scansione flessibile e regolabile
Calibrazione in tempo reale
Calibrazione in tempo reale per semplificare il flusso di lavoro per rendere il funzionamento automatico e fluido
Modalità galassia per ottimizzare la precisione volumetrica per una scansione di grandi parti
Nessun riscaldamento necessario
Design a una scatola
RigelSCANSIONE Accessori super e standard e GRATUITOSCATOLA Può essere imballato in un caso di trasporto per un facile viaggio.
Specifiche tecniche | ||
---|---|---|
Modello | RigelSCANSIONE Super | |
Tasso di misurazione | 3.380.000 misurazioni/s | |
Fonte laser | 51 linee laser blu | |
Classe leggera | Classe 2M (occhio sicuro) | |
Risoluzione | fino a 0,1 mm | |
Precisione(1) | fino a 0,075 mm | |
Precisione volumetrica(2) | 0,1 mm + 0,015 mm/m | |
Distanza di lavoro (vicino) | 300 ~ 600 mm | |
Distanza di lavoro (Medio) | 600 ~ 1300mm | |
Distanza di lavoro (ulteriormente) | 1300 ~ 2500mm | |
Cattura flash del foro | Supportato | |
Peso | 1,3 kg | |
Dimensione | 400 × 135 × 75mm | |
Standard di connessione | USB 3.0 | |
Temperatura operativa | -10 - 40 ℃ | |
Umidità operativa (non condensante) | 10% - 90% | |
Formato di output | .stl, .ply, .obj, .txt, .xyz, .asc. ecc. Customizzabile | |
Software compatibili(3) | Ispiri, PC-Dims, Designer, 3D Systems (Geomagic Solutions), Software InnoveRic (Polyworks), Dassault Systems (Catia V5 e SolidWorks), PTC (Pro/ Engineer), Autodesk (Inventor, Alias, 3DS Max, Maya, Softimage) , Siemens (NX e Solid Edge) ecc. | |
Brevetto | CN106228603B, CN208174805U, CN111486801B, CN212539085u, CN106767895b, CN106204544b, CN304321958S, CN108038878B, CN21104U, CN3062 224013U, CN21492-4384U, CN215572695U |
(1): Rigelscan Super (Accreditato ISO 17025): i risultati sono ottenuti a una distanza di stand-off di 0,6 m e 1,3 m in VDI/VDE 2634 Parte 3 Standard e l'accuratezza è
Valutato con misurazioni del diametro su manufatti sfera rintracciabili.
;
La modalità e l'accuratezza volumetrica sono valutate con artefatti di lunghezza tracciabili misurandoli in diverse posizioni e orientamenti all'interno del volume di lavoro.
;
RigelSCANSIONE Super Applicazioni |
1. Controllo di qualità della parte di fusione
2. Ingegneria reverse del gasdotto
3. Visualizzazione 3D della scultura
I nostri vantaggi |
L'innovazione non cessa mai
Qualità standard ISO
Rete di vendita globale
Supporto tecnica 24/7
Sistema di formazione professionale
I nostri servizi |
AEROSPAZIALE
Prototipazione rapida
Controllo di qualità
(MRO) usura
Analisi
Aerodinamica
Analisi dello stress
Riciclaggio OEM e parti
Ingegneria inversa
Automobile
Ingegneria inversa
Analisi del prodotto competitiva
Ribacking automobilistico
Personalizzazione interna
Modellazione e design
Industria pesante
Controllo di qualità
Ingegneria inversa
Analisi MRO & Wear
Progettazione e modifica meccanica/ utensili
Riciclaggio OEM e parti
MUFFA
Assemblea virtuale
Ingegneria inversa
Controllo di qualità
Analisi di usura
Riparazioni e modifiche personalizzate
Parti di fusione
Controllo e ispezione della qualità della parte approssimativa
Progettazione di lavorazione della lavorazione
CULTURALE
Reliquia culturale
Arte
Scultura
Consumabile
Styling del prodotto e ispezione del design
Ingegneria inversa
Progettazione di utensili
VR & AR
MEDICO
Progettazione e produzione di ortosi/ protesi
Monitoraggio della ferita
Campione bilogico
Identificazione medica
AEROSPAZIALE
Prototipazione rapida
Controllo di qualità
(MRO) usura
Analisi
Aerodinamica
Analisi dello stress
Riciclaggio OEM e parti
Ingegneria inversa
Automobile
Ingegneria inversa
Analisi del prodotto competitiva
Ribacking automobilistico
Personalizzazione interna
Modellazione e design
Industria pesante
Controllo di qualità
Ingegneria inversa
Analisi MRO & Wear
Progettazione e modifica meccanica/ utensili
Riciclaggio OEM e parti
MUFFA
Assemblea virtuale
Ingegneria inversa
Controllo di qualità
Analisi di usura
Riparazioni e modifiche personalizzate
Parti di fusione
Controllo e ispezione della qualità della parte approssimativa
Progettazione di lavorazione della lavorazione
CULTURALE
Reliquia culturale
Arte
Scultura
Consumabile
Styling del prodotto e ispezione del design
Ingegneria inversa
Progettazione di utensili
VR & AR
MEDICO
Progettazione e produzione di ortosi/ protesi
Monitoraggio della ferita
Campione bilogico
Identificazione medica
1.Q: questa è la prima volta che acquisto lo scanner laser 3D, è facile da usare?
A: Sì! Possiamo fornire il manuale o il video dell'operazione per la guida.
Se è difficile per te imparare, possiamo anche fornire facilmente formazione online da "Team Viewer " o Skype.
3.Q: posso visitare la tua fabbrica e dov'è la tua posizione?
A: La nostra fabbrica ha sede a Wuhan, in Cina.
Durante il periodo pandemico Covid-19, ti suggeriamo di stare al sicuro e possiamo organizzare un incontro online con te per dimostrare la nostra azienda e i nostri prodotti.
A: Il nostro MOQ è 1 set.
5.Q: qual è il tuo metodo di imballaggio e spedizione?
A: Il pacchetto del nostro scanner laser 3D è 1 set/ valigia, inclusa l'unità principale dello scanner e l'intera serie di accessori.
Il metodo di spedizione è di Air Express.
1.Q: questa è la prima volta che acquisto lo scanner laser 3D, è facile da usare?
A: Sì! Possiamo fornire il manuale o il video dell'operazione per la guida.
Se è difficile per te imparare, possiamo anche fornire facilmente formazione online da "Team Viewer " o Skype.
3.Q: posso visitare la tua fabbrica e dov'è la tua posizione?
A: La nostra fabbrica ha sede a Wuhan, in Cina.
Durante il periodo pandemico Covid-19, ti suggeriamo di stare al sicuro e possiamo organizzare un incontro online con te per dimostrare la nostra azienda e i nostri prodotti.
A: Il nostro MOQ è 1 set.
5.Q: qual è il tuo metodo di imballaggio e spedizione?
A: Il pacchetto del nostro scanner laser 3D è 1 set/ valigia, inclusa l'unità principale dello scanner e l'intera serie di accessori.
Il metodo di spedizione è di Air Express.
