Scanner 3D con tracciamento ottico HyperScan Plus per lo sviluppo di parti lavorate di precisione dal produttore cinese

Smart Optical Tracking 3D Scanner, HyperScan Plus, adotta la tecnologia laser blu con più modalità di lavoro.La modalità di scansione standard è dotata di 34 linee laser blu con velocità di scansione fino a 2.100.000 misurazioni/s, che migliora notevolmente l'efficienza di scansione;La modalità di scansione ultrafine ha 7 linee laser blu parallele che presentano i dettagli della superficie dell'oggetto;La tecnologia di acquisizione del flash del foro può raccogliere centinaia di centri del foro e coordinazione in pochi secondi.

caratteristiche del prodotto

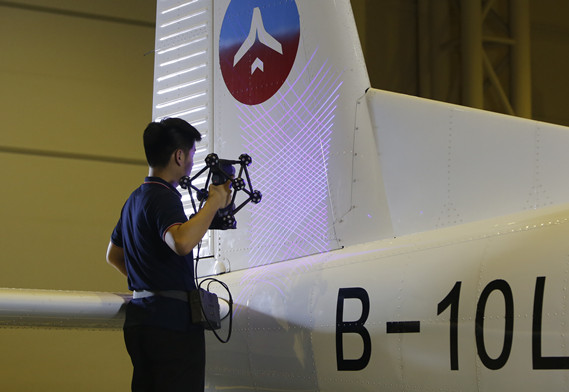

Scanner 3D a tracciamento ottico con scansione 3D ad alta velocità

Scansione 3D più veloce

34 linee laser blu, velocità di scansione fino a 2.100.000 misurazioni/s

Scansione di dettagli fini fino a 850.000 misurazioni/s

Scanner 3D a tracciamento ottico con dettagli di scansione 3D ultra fine

Dettagli ultra fini

7 linee laser blu parallele per catturare dettagli super chiari e precisi

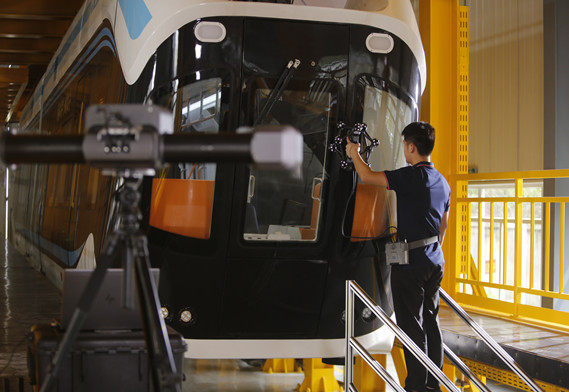

Scanner 3D a tracciamento ottico con scansione 3D wireless

Scansione completamente wireless

Scansione completamente wireless con ZGFreeBox-S e ZGFreeBox-T

Nessun limite di lunghezza dei cavi di collegamento e dimensioni delle parti

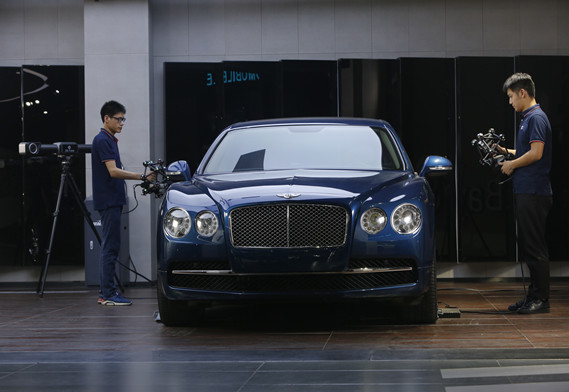

Scanner 3D a tracciamento ottico con soluzione multitraccia

Soluzione di scansione multi-tracker

Estendi la misurazione volume in modo drammatico senza salti mortali

Soddisfa la misurazione in linea requisiti perfettamente con notevole efficienza

Specifiche tecniche
Modello		HyperScan Plus
Tasso di misurazione	Modalità standard	2.100.000 misurazioni/secondo
Tasso di misurazione	Modalità fine	850.000 misurazioni/secondo
Area di scansione		fino a 600 x 550 mm
Sorgente laser		34 linee laser blu per la scansione standard + Extra 1 linea laser blu per aree difficili da raggiungere + 7 linee laser blu extra per la scansione fine
Classe Leggera		Classe 2 (sicuro per gli occhi)
Risoluzione		fino a 0,02 mm
Precisione		fino a 0,025 mm
Sistema di autoposizionamento Precisione volumetrica (Con localizzatore)	9,6 m³ (3,5 m)	0,060 mm/mq
	17,6 m³ (4,2 m)	0,075 mm/mq
Precisione volumetrica + Scatto fotografico		0,044+0,015 mm/m
Distanza di stallo		350 mm
Profondità di campo		400 mm
Posizionamento dei marker Modalità di scansione del sistema (Senza Tracker)	Precisione volumetrica	0,02+0,03 mm/m
	Precisione volumetrica+ Scatto fotografico	0,02+0,015 mm/m
Posizionamento dei marker Modalità di acquisizione flash con foro di sistema (senza tracker)	Precisione volumetrica	0,03+0,03 mm/m
	Precisione volumetrica+ Scatto fotografico	0,03+0,015 mm/m
Peso		1,5 kg
Standard di connessione		USB 3.0
Temperatura di lavoro		-20 ~ 40 ℃
Umidità di lavoro (senza condensa)		10% - 90%
Formato di esportazione		.stl, .ply, .obj, .txt, .xyz, .asc.ecc. personalizzabile
Software compatibili		3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 e SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX e Solid Edge) eccetera.

HyperScan Plus Applicazioni

1.Scansione 3D wireless per la progettazione dell'industria aerospaziale

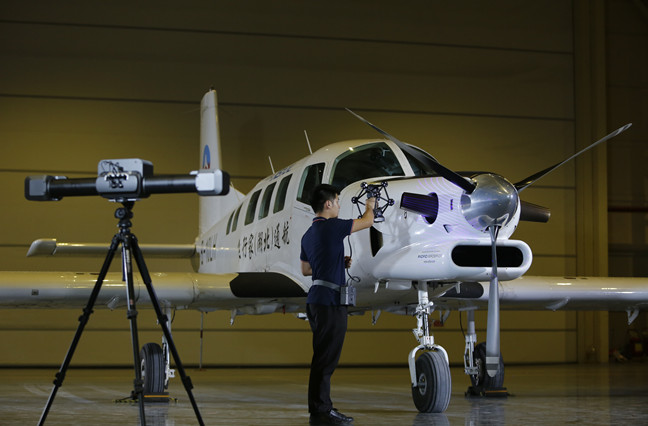

Scansione 3D wireless per l'industria aerospaziale

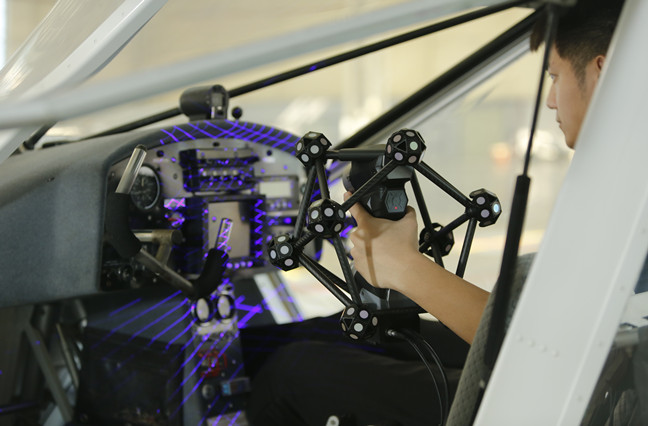

Scansione 3D wireless per il processo di progettazione 3D

2.Reverse Engineering di componenti automobilistici

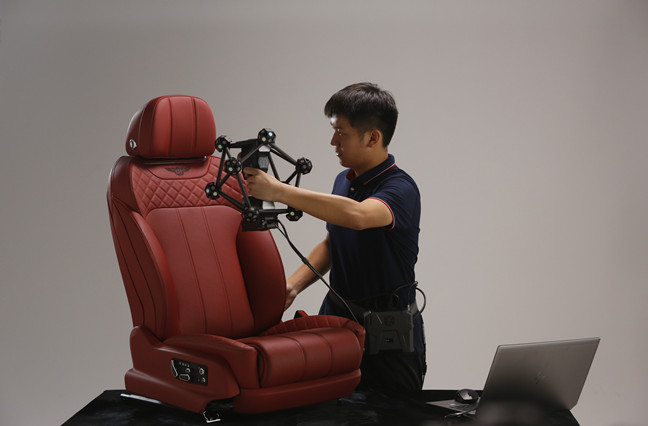

Reverse Engineering di componenti automobilistici

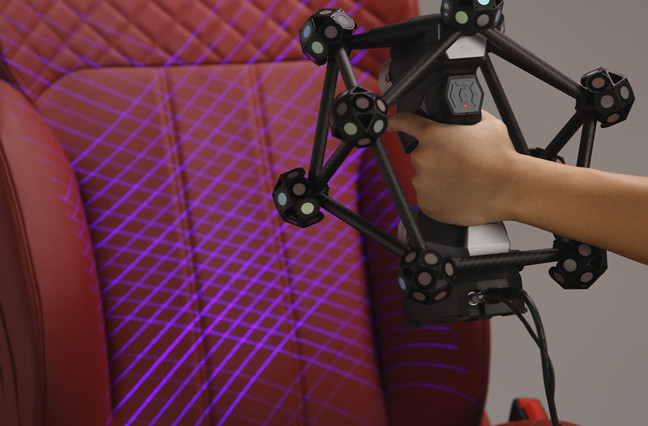

Scansione 3D per il reverse engineering di parti di automobili

3. Ispezione dimensionale 3D di parti di macchinari di grandi dimensioni

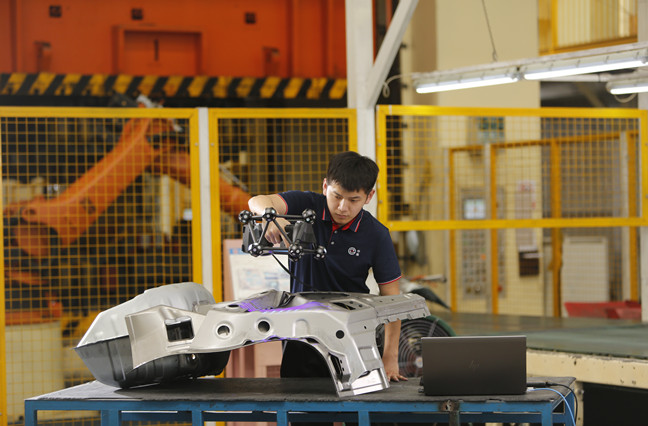

Ispezione dimensionale 3D di parti di macchinari di grandi dimensioni

Scansione 3D per l'ispezione di parti di macchinari e il controllo di qualità

I nostri vantaggi

L'innovazione non finisce mai

Qualità standard ISO

Scanner 3D a tracciamento ottico con misurazione senza contatto

Rete di vendita globale

Scanner 3D a tracciamento ottico per ispezione e controllo qualità

Supporto tecnico 24 ore su 24, 7 giorni su 7

Scanner 3D a tracciamento ottico con scansione 3D ad alta velocità

Sistema di formazione professionale

I nostri servizi

Scanner laser 3D a tracciamento ottico con misurazione senza contatto

Specifiche tecniche
Modello	HyperScan Plus
Tasso di misurazione	Modalità standard	2.100.000 misurazioni/secondo
Modalità fine	850.000 misurazioni/secondo
Area di scansione	fino a 600 x 550 mm
Sorgente laser	34 linee laser blu per la scansione standard + Extra 1 linea laser blu per aree difficili da raggiungere + 7 linee laser blu extra per la scansione fine
Classe Leggera	Classe 2 (sicuro per gli occhi)
Risoluzione	fino a 0,02 mm
Precisione	fino a 0,025 mm
Sistema di autoposizionamento Precisione volumetrica (Con localizzatore)	9,6 m³ (3,5 m)	0,060 mm/mq
17,6 m³ (4,2 m)	0,075 mm/mq
Precisione volumetrica + Scatto fotografico	0,044+0,015 mm/m
Distanza di stallo	350 mm
Profondità di campo	400 mm
Posizionamento dei marker Modalità di scansione del sistema (Senza Tracker)	Precisione volumetrica	0,02+0,03 mm/m
Precisione volumetrica+ Scatto fotografico	0,02+0,015 mm/m
Posizionamento dei marker Modalità di acquisizione flash con foro di sistema (senza tracker)	Precisione volumetrica	0,03+0,03 mm/m
Precisione volumetrica+ Scatto fotografico	0,03+0,015 mm/m
Peso	1,5 kg
Standard di connessione	USB 3.0
Temperatura di lavoro	-20 ~ 40 ℃
Umidità di lavoro (senza condensa)	10% - 90%
Formato di esportazione	.stl, .ply, .obj, .txt, .xyz, .asc.ecc. personalizzabile
Software compatibili	3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 e SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX e Solid Edge) eccetera.

AEROSPAZIALE

Prototipazione rapida
Controllo di qualità
(MRO) Usura e strappi
Analisi
Aerodinamica
Analisi dello stress
OEM e riciclaggio di parti
Ingegneria inversa

SETTORE AUTOMOBILISTICO

Ingegneria inversa
Analisi del prodotto competitivo
Riconfezionamento automobilistico
Personalizzazione degli interni
Modellazione e design

INDUSTRIA PESANTE

Controllo di qualità
Ingegneria inversa
MRO e analisi dell'usura
Progettazione e modifiche meccaniche/attrezzature
\"OEM e riciclaggio di parti\"

MUFFA

Assemblea virtuale
Ingegneria inversa
Controllo di qualità
Analisi dell'usura
Riparazioni e modifiche personalizzate

PARTI DI COLATA

Controllo e ispezione della qualità dei pezzi grezzi
Progettazione lavorazione lavorazione

CULTURALE

Reliquia culturale
Arte
Scultura

CONSUMABILE

Styling del prodotto e ispezione del design
Ingegneria inversa
Progettazione di utensili
VR&AR

MEDICO

Progettazione e produzione di ortesi/protesi
Monitoraggio delle ferite
Campione biologico
Identificazione medica

1.Q: Questa è la prima volta che acquisto lo scanner laser 3D, è facile da usare?

R: Sì!Siamo in grado di fornire il manuale operativo o il video per la guida.

Se è difficile per te imparare, possiamo anche fornire formazione online tramite \\"Team Viewer\\" o Skype facilmente.

2.Q: sei una società commerciale o un produttore?
A: Siamo produttori di scanner laser 3D di livello metrologico pre-professionale.

3.Q: Posso visitare la tua fabbrica e dov'è la tua posizione?

A: La nostra fabbrica ha sede a Wuhan, in Cina.

Durante il periodo di pandemia COVID-19, ti suggeriamo di stare al sicuro e possiamo organizzare un incontro online con te per dimostrare la nostra azienda e i nostri prodotti.

4.Q: qual è il tuo MOQ?

A: Il nostro MOQ è 1 set.

5.Q: Qual è il tuo metodo di imballaggio e spedizione?

A: Il pacchetto del nostro scanner laser 3D è di 1 set/valigia, inclusa l'unità principale dello scanner e l'intero set di accessori.

Il metodo di spedizione è via aerea express.
