Iperscan dx
ZG Technology
Lo scanner 3D con tracciamento ottico intelligente, HyperScan DX, adotta la tecnologia laser rossa con più modalità di lavoro.La modalità di scansione standard è dotata di 26 linee laser rosse con velocità di scansione fino a 1.340.000 misurazioni/s, che migliora notevolmente l'efficienza di scansione;La modalità di scansione a linea singola extra può misurare bene l'area difficile da raggiungere.
HyperScan DX può funzionare con il tracciamento ottico dal tracker e non richiede marcatori sulla superficie delle parti, può anche scansionare con marcatori sulla superficie delle parti, senza bisogno di tracker.
caratteristiche del prodotto |
Alta velocità di scansione
Velocità di scansione fino a 1.340.000 misurazioni/s con 26 linee laser
Area di scansione fino a 550 x 500 mm
Scansione senza segni
Scansione senza marcatori con sistema di tracciamento ottico
Risparmia tempo per posizionare i marcatori per oggetti di grandi dimensioni
Connessione senza fili
Lavora con ZGFreeBox-S e ZGFreeBox-T per la scansione wireless
Muoviti liberamente senza disturbare i cavi

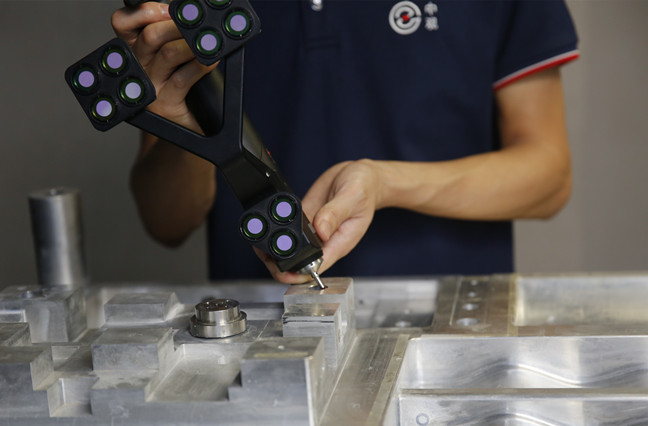

Compatibile con CMM portatile
Integra la scansione e il rilevamento di livello metrologico con un unico sistema di tracciabilità
Specifiche tecniche | |||
---|---|---|---|
Modello | HyperScan DX | ||
Tasso di misurazione | 1.340.000 misurazioni/secondo | ||
Area di scansione | fino a 550 x 500 mm | ||
Sorgente laser | 26 linee laser rosse per scansione standard + Extra 1 linea laser rossa per aree difficili da raggiungere | ||
Classe di luce | Classe 2 (sicuro per gli occhi) | ||
Risoluzione | fino a 0,02 mm | ||
Precisione | fino a 0,025 mm | ||
Precisione volumetrica del sistema di autoposizionamento (con localizzatore) | 9,6 m³( 3,5 m) | 0,064 mm/m | |
17,6 m³(4,2 m) | 0,078 mm/m | ||
Precisione volumetrica + Scatto fotografico | 0,044+0,015 mm/m | ||
Distanza di stallo | 350 mm | ||
Profondità di campo | 400 mm | ||
Posizionamento dei marker Modalità di scansione del sistema Senza localizzatore) | Precisione volumetrica | 0,02+0,035 mm/m | |
Precisione volumetrica+ PhotoShot | 0,02+0,015 mm/m | ||
Peso | 1,5 kg | ||
Standard di connessione | USB 3.0 | ||
Temperatura di lavoro | -20 ~ 40 | ||
Umidità di lavoro (senza condensa) | 10% - 90% | ||
Formato di esportazione | .stl, .ply, .obj, .txt, .xyz, .asc.ecc.personalizzabile | ||
Software compatibili | 3D Systems (Soluzioni Geomagic), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 e SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX e Solid Edge) eccetera. |
HyperScan DXApplicazioni |

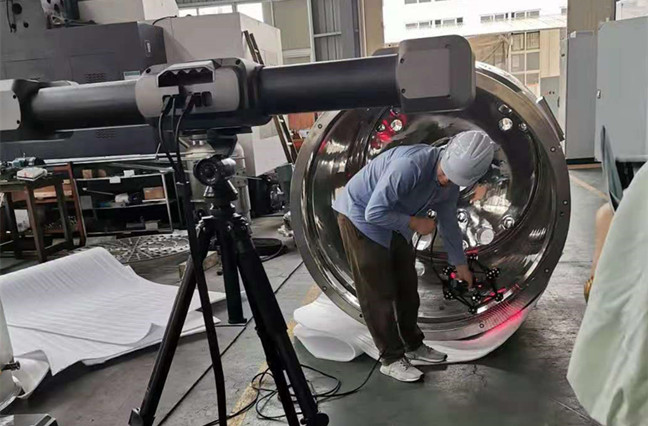

1. Ispezione di manutenzione, riparazione e revisione dei tubi

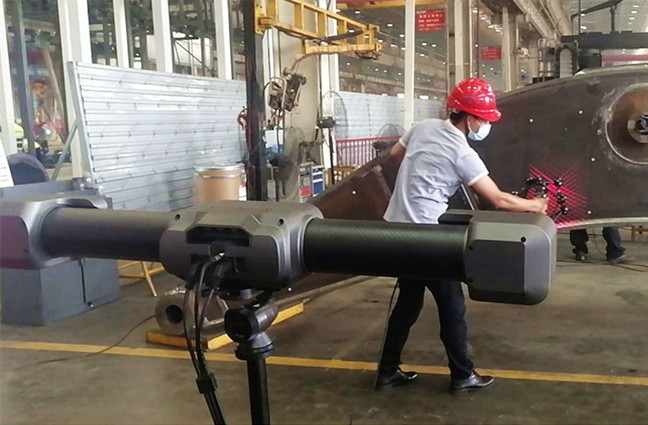

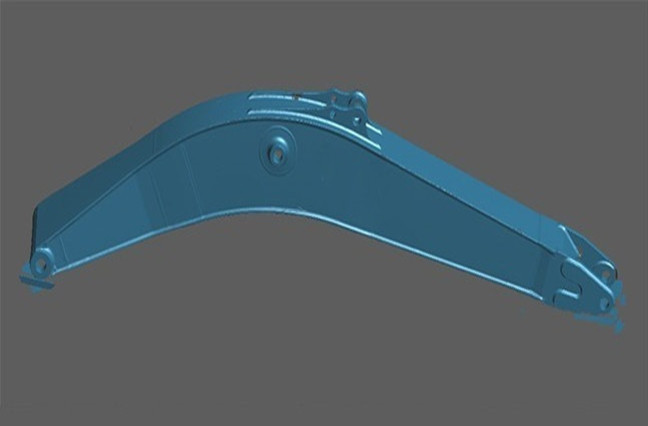

2.Scansione di parti di grandi apparecchiature di produzione senza marcatori

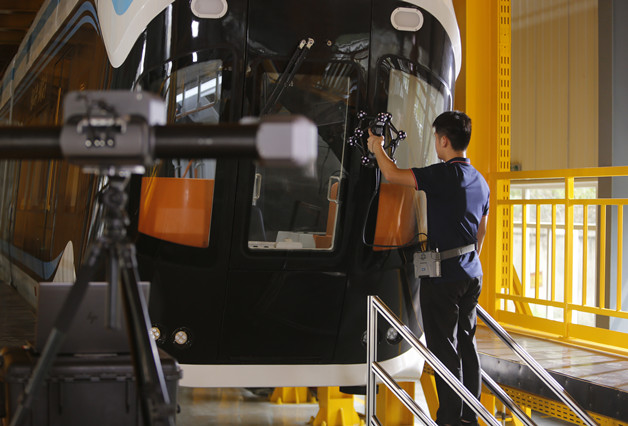

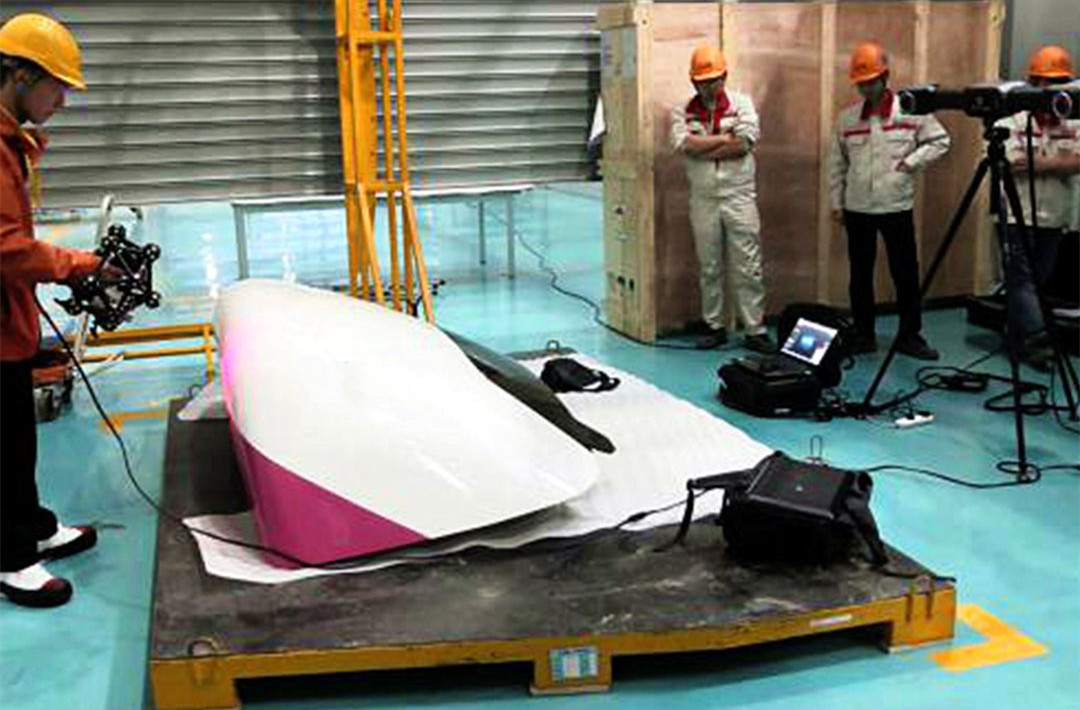

3. Scansione 3D per la progettazione inversa del treno ad alta velocità
I nostri vantaggi |
L'innovazione non finisce mai
Qualità standard ISO
Rete di vendita globale
Supporto tecnico 24 ore su 24, 7 giorni su 7
Sistema di formazione professionale
I nostri servizi |
Lo scanner 3D con tracciamento ottico intelligente, HyperScan DX, adotta la tecnologia laser rossa con più modalità di lavoro.La modalità di scansione standard è dotata di 26 linee laser rosse con velocità di scansione fino a 1.340.000 misurazioni/s, che migliora notevolmente l'efficienza di scansione;La modalità di scansione a linea singola extra può misurare bene l'area difficile da raggiungere.
HyperScan DX può funzionare con il tracciamento ottico dal tracker e non richiede marcatori sulla superficie delle parti, può anche scansionare con marcatori sulla superficie delle parti, senza bisogno di tracker.
caratteristiche del prodotto |
Alta velocità di scansione
Velocità di scansione fino a 1.340.000 misurazioni/s con 26 linee laser
Area di scansione fino a 550 x 500 mm
Scansione senza segni
Scansione senza marcatori con sistema di tracciamento ottico
Risparmia tempo per posizionare i marcatori per oggetti di grandi dimensioni
Connessione senza fili
Lavora con ZGFreeBox-S e ZGFreeBox-T per la scansione wireless
Muoviti liberamente senza disturbare i cavi
Compatibile con CMM portatile
Integra la scansione e il rilevamento di livello metrologico con un unico sistema di tracciabilità
Specifiche tecniche | |||
---|---|---|---|
Modello | HyperScan DX | ||
Tasso di misurazione | 1.340.000 misurazioni/secondo | ||
Area di scansione | fino a 550 x 500 mm | ||
Sorgente laser | 26 linee laser rosse per scansione standard + Extra 1 linea laser rossa per aree difficili da raggiungere | ||
Classe di luce | Classe 2 (sicuro per gli occhi) | ||
Risoluzione | fino a 0,02 mm | ||
Precisione | fino a 0,025 mm | ||
Precisione volumetrica del sistema di autoposizionamento (con localizzatore) | 9,6 m³( 3,5 m) | 0,064 mm/m | |
17,6 m³(4,2 m) | 0,078 mm/m | ||
Precisione volumetrica + Scatto fotografico | 0,044+0,015 mm/m | ||
Distanza di stallo | 350 mm | ||
Profondità di campo | 400 mm | ||
Posizionamento dei marker Modalità di scansione del sistema Senza localizzatore) | Precisione volumetrica | 0,02+0,035 mm/m | |
Precisione volumetrica+ PhotoShot | 0,02+0,015 mm/m | ||
Peso | 1,5 kg | ||
Standard di connessione | USB 3.0 | ||
Temperatura di lavoro | -20 ~ 40 | ||
Umidità di lavoro (senza condensa) | 10% - 90% | ||
Formato di esportazione | .stl, .ply, .obj, .txt, .xyz, .asc.ecc.personalizzabile | ||
Software compatibili | 3D Systems (Soluzioni Geomagic), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 e SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX e Solid Edge) eccetera. |
HyperScan DXApplicazioni |
1. Ispezione di manutenzione, riparazione e revisione dei tubi
2.Scansione di parti di grandi apparecchiature di produzione senza marcatori
3. Scansione 3D per la progettazione inversa del treno ad alta velocità
I nostri vantaggi |
L'innovazione non finisce mai
Qualità standard ISO
Rete di vendita globale
Supporto tecnico 24 ore su 24, 7 giorni su 7
Sistema di formazione professionale
I nostri servizi |
AEROSPAZIALE
Prototipazione rapida
Controllo di qualità
(MRO) Usura e lacerazione
Analisi
Aerodinamica
Analisi dello stress
Riciclaggio OEM e ricambi
Ingegneria inversa
SETTORE AUTOMOBILISTICO
Ingegneria inversa
Analisi del prodotto competitivo
Reimballaggio automobilistico
Personalizzazione degli interni
Modellazione e design
INDUSTRIA PESANTE
Controllo di qualità
Ingegneria inversa
MRO e analisi dell'usura
Progettazione e modifiche meccaniche/attrezzature
Riciclaggio OEM e ricambi
MUFFA
Assemblea virtuale
Ingegneria inversa
Controllo di qualità
Analisi dell'usura e degli strappi
Riparazioni e modifiche personalizzate
PARTI DI FUSIONE
Controllo e ispezione della qualità delle parti grezze
Lavorazione Lavorazione Progettazione
CULTURALE
Reliquia culturale
Arte
Scultura
CONSUMABILI
Ispezione dello stile e del design del prodotto
Ingegneria inversa
Progettazione di utensili
VR&AR
MEDICO
Progettazione e produzione di ortesi/protesi
Monitoraggio delle ferite
Campione biologico
Identificazione medica
AEROSPAZIALE
Prototipazione rapida
Controllo di qualità
(MRO) Usura e lacerazione
Analisi
Aerodinamica
Analisi dello stress
Riciclaggio OEM e ricambi
Ingegneria inversa
SETTORE AUTOMOBILISTICO
Ingegneria inversa
Analisi del prodotto competitivo
Reimballaggio automobilistico
Personalizzazione degli interni
Modellazione e design
INDUSTRIA PESANTE
Controllo di qualità
Ingegneria inversa
MRO e analisi dell'usura
Progettazione e modifiche meccaniche/attrezzature
Riciclaggio OEM e ricambi
MUFFA
Assemblea virtuale
Ingegneria inversa
Controllo di qualità
Analisi dell'usura e degli strappi
Riparazioni e modifiche personalizzate
PARTI DI FUSIONE
Controllo e ispezione della qualità delle parti grezze
Lavorazione Lavorazione Progettazione
CULTURALE
Reliquia culturale
Arte
Scultura
CONSUMABILI
Ispezione dello stile e del design del prodotto
Ingegneria inversa
Progettazione di utensili
VR&AR
MEDICO
Progettazione e produzione di ortesi/protesi
Monitoraggio delle ferite
Campione biologico
Identificazione medica
1.Q: Questa è la prima volta che acquisto lo scanner laser 3D, è facile da usare?
R: Sì!Possiamo fornire il manuale operativo o il video per la guida.
Se è difficile per te imparare, possiamo anche fornire formazione online tramite \\"Team Viewer\\" o Skype facilmente.
3.Q: Posso visitare la tua fabbrica e dov'è la tua posizione?
A: La nostra fabbrica ha sede a Wuhan, in Cina.
Durante il periodo di pandemia di COVID-19, ti consigliamo di stare al sicuro e possiamo organizzare un incontro online con te per dimostrare la nostra azienda e i nostri prodotti.
A: Il nostro MOQ è 1 set.
5.Q: qual è il tuo metodo di imballaggio e spedizione?
A: Il pacchetto del nostro scanner laser 3D è di 1 set/valigia, inclusa l'unità principale dello scanner e l'intero set di accessori.
Il metodo di spedizione è tramite corriere espresso.
1.Q: Questa è la prima volta che acquisto lo scanner laser 3D, è facile da usare?
R: Sì!Possiamo fornire il manuale operativo o il video per la guida.
Se è difficile per te imparare, possiamo anche fornire formazione online tramite \\"Team Viewer\\" o Skype facilmente.
3.Q: Posso visitare la tua fabbrica e dov'è la tua posizione?
A: La nostra fabbrica ha sede a Wuhan, in Cina.
Durante il periodo di pandemia di COVID-19, ti consigliamo di stare al sicuro e possiamo organizzare un incontro online con te per dimostrare la nostra azienda e i nostri prodotti.
A: Il nostro MOQ è 1 set.
5.Q: qual è il tuo metodo di imballaggio e spedizione?
A: Il pacchetto del nostro scanner laser 3D è di 1 set/valigia, inclusa l'unità principale dello scanner e l'intero set di accessori.
Il metodo di spedizione è tramite corriere espresso.
