Scanner 3D per tracciamento ottico di grado metrologico HyperScan DX-B per misurazioni di precisione dal produttore cinese

Smart Optical Tracking 3D Scanner, HyperScan DX-B, adotta la tecnologia laser blu con più modalità di lavoro.La modalità di scansione standard è dotata di 26 linee laser blu con velocità di scansione fino a 1.340.000 misurazioni/s, che migliora notevolmente l'efficienza di scansione;La modalità di scansione a linea singola aggiuntiva può misurare bene l'area difficile da raggiungere;Ci sono anche 7 linee laser parallele per la scansione di dettagli fini.

HyperScan DX-B può funzionare con il tracciamento ottico dal tracker e non richiede marcatori sulla superficie delle parti, può anche scansionare con marcatori sulla superficie delle parti, senza bisogno di tracker.

caratteristiche del prodotto

Scanner 3D con tecnologia All Blue Laser

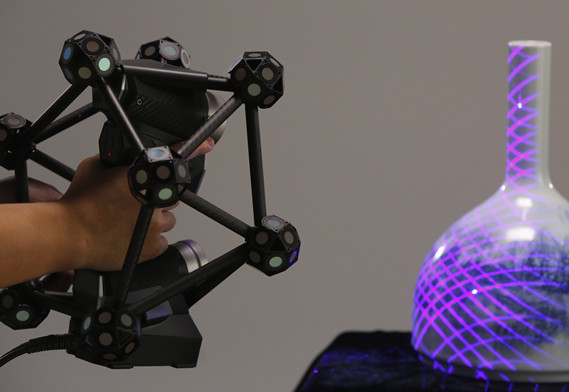

Tutta la tecnologia laser blu

Per migliorare notevolmente la capacità di scansione e l'adattabilità

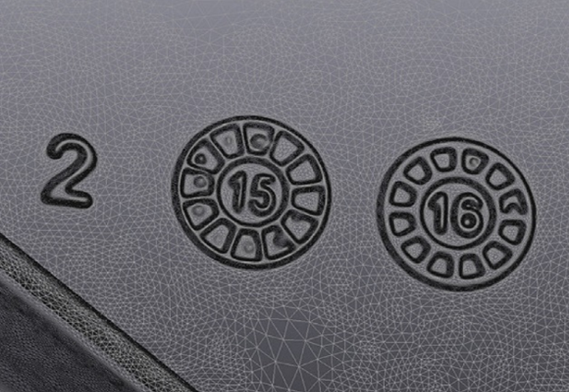

Scansione ultra fine

7 linee laser blu parallele per catturare chiaramente i minimi dettagli

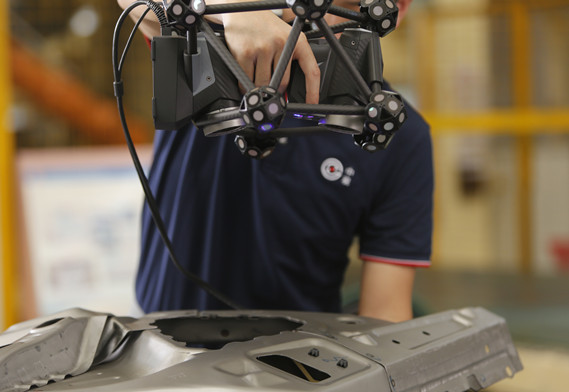

Scanner 3D con tracciamento ottico con acquisizione flash foro

Funzione di cattura del flash del foro

Integra la funzione brevettata Hole Flash Capture nel sistema di tracciamento ottico

Misura istantaneamente la coordinazione e i centri dei fori

Scansione 3D con marker, Scansione 3D senza marker

Modalità di scansione ibrida

Supporta la modalità senza marker in modalità di tracciamento ottico e posizionamento dei marker

La modalità di scansione doppia può essere commutata in tempo reale

\"Specifiche tecniche\"
Modello		HyperScan DX-B
Tasso di misurazione	Modalità standard	\"1.340.000 misurazioni\/secondo\"
Tasso di misurazione	Modalità fine	640.000 misurazioni/secondo
Area di scansione		\"fino a 550 x 500 mm\"
Sorgente laser		26 linee laser blu per la scansione standard + Extra 1 linea laser blu per aree difficili da raggiungere + 7 linee laser blu extra per la scansione fine
Classe Leggera		Classe 2 (sicuro per gli occhi)
Risoluzione		fino a 0,02 mm
Precisione		fino a 0,025 mm
Sistema di autoposizionamento Precisione volumetrica (Con localizzatore)	9,6 m³ (3,5 m)	0,064 mm/mq
	17,6 m³ (4,2 m)	0,078 mm/mq
Precisione volumetrica + Scatto fotografico		0,044+0,015 mm/m
Distanza di stallo		350 mm
Profondità di campo		400 mm
Posizionamento dei marker Modalità di scansione del sistema (Senza Tracker)	Precisione volumetrica	0,02+0,035 mm/m
	Precisione volumetrica+ Scatto fotografico	0,02+0,015 mm/m
Posizionamento dei marker Modalità di acquisizione flash con foro di sistema (Senza Tracker)	Precisione volumetrica	0,03+0,035 mm/m
	Precisione volumetrica+ Scatto fotografico	0,03+0,015 mm/m
Peso		\"1,5 kg\"
Standard di connessione		USB 3.0
\"Temperatura di lavoro\"		-20 ~ 40 ℃
Umidità di lavoro (senza condensa)		10% - 90%
Formato di esportazione		.stl, .ply, .obj, .txt, .xyz, .asc.ecc. personalizzabile
Software compatibili		3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 e SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX e Solid Edge) eccetera.

HyperScan DX-B Applicazioni

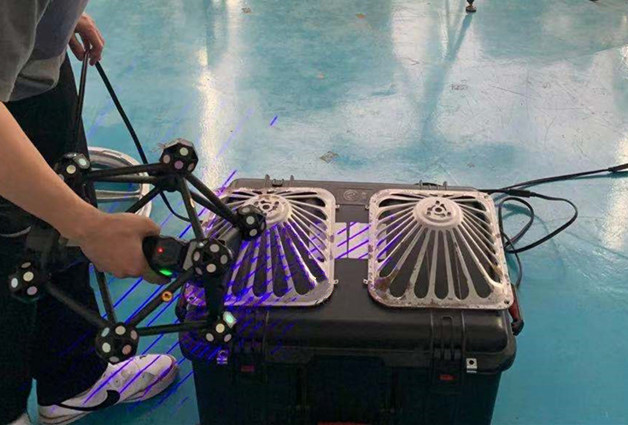

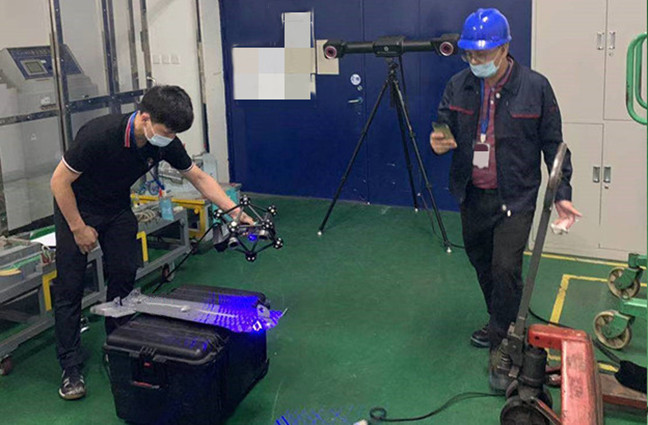

1. Ispezione dimensionale 3D e confronto di parti in lamiera

Ispezione dimensionale 3D della parte in lamiera

Confronto dimensionale 3D della parte in lamiera

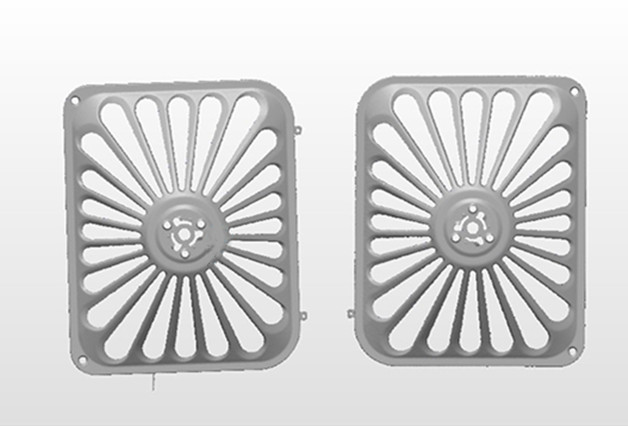

2. Reverse Engineering di accessori per auto

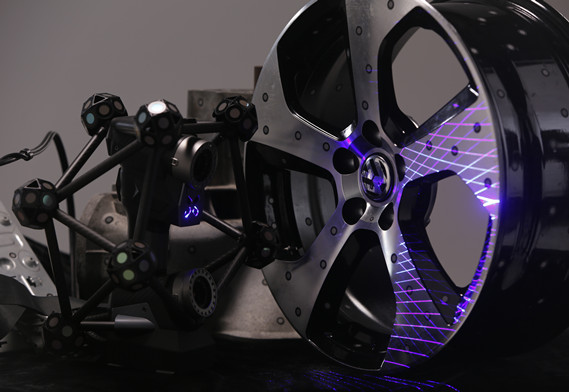

Reverse Engineering di accessori per auto

Reverse Engineering di componenti automobilistici

3. Scansione 3D wireless per l'industria dei trasporti ferroviari

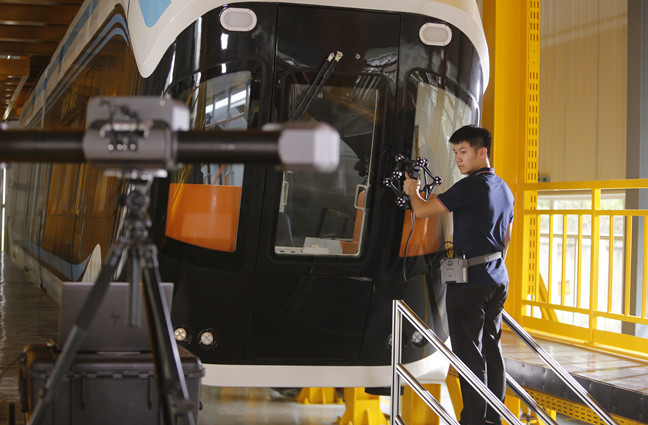

Scansione 3D per l'industria ferroviaria

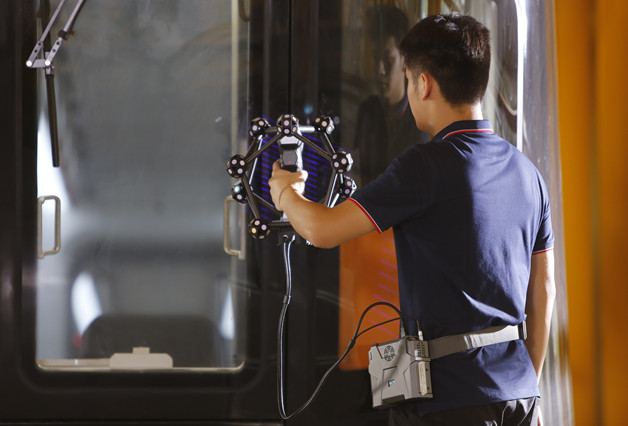

Scansione 3D wireless per la progettazione di ferrovie

I nostri vantaggi

Scansione 3D per lo sviluppo del prodotto

L'innovazione non finisce mai

Scansione 3D per il controllo di qualità

Qualità standard ISO

Rete di vendita globale

Scanner 3D con tracciamento ottico per l'industria automobilistica

\"Supporto tecnico 24 ore su 24, 7 giorni su 7\"

Sistema di formazione professionale

I nostri servizi

Servizio Clienti

\"Specifiche tecniche\"
Modello	HyperScan DX-B
Tasso di misurazione	Modalità standard	\"1.340.000 misurazioni\/secondo\"
Modalità fine	640.000 misurazioni/secondo
Area di scansione	\"fino a 550 x 500 mm\"
Sorgente laser	26 linee laser blu per la scansione standard + Extra 1 linea laser blu per aree difficili da raggiungere + 7 linee laser blu extra per la scansione fine
Classe Leggera	Classe 2 (sicuro per gli occhi)
Risoluzione	fino a 0,02 mm
Precisione	fino a 0,025 mm
Sistema di autoposizionamento Precisione volumetrica (Con localizzatore)	9,6 m³ (3,5 m)	0,064 mm/mq
17,6 m³ (4,2 m)	0,078 mm/mq
Precisione volumetrica + Scatto fotografico	0,044+0,015 mm/m
Distanza di stallo	350 mm
Profondità di campo	400 mm
Posizionamento dei marker Modalità di scansione del sistema (Senza Tracker)	Precisione volumetrica	0,02+0,035 mm/m
Precisione volumetrica+ Scatto fotografico	0,02+0,015 mm/m
Posizionamento dei marker Modalità di acquisizione flash con foro di sistema (Senza Tracker)	Precisione volumetrica	0,03+0,035 mm/m
Precisione volumetrica+ Scatto fotografico	0,03+0,015 mm/m
Peso	\"1,5 kg\"
Standard di connessione	USB 3.0
\"Temperatura di lavoro\"	-20 ~ 40 ℃
Umidità di lavoro (senza condensa)	10% - 90%
Formato di esportazione	.stl, .ply, .obj, .txt, .xyz, .asc.ecc. personalizzabile
Software compatibili	3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 e SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX e Solid Edge) eccetera.

AEROSPAZIALE

Prototipazione rapida
Controllo di qualità
(MRO) Usura e strappi
Analisi
Aerodinamica
Analisi dello stress
OEM e riciclaggio di parti
Ingegneria inversa

SETTORE AUTOMOBILISTICO

Ingegneria inversa
Analisi del prodotto competitivo
Riconfezionamento automobilistico
\"Personalizzazione degli interni\"
Modellazione e design

INDUSTRIA PESANTE

Controllo di qualità
Ingegneria inversa
MRO e analisi dell'usura
Progettazione e modifiche meccaniche/attrezzature
OEM e riciclaggio di parti

MUFFA

Assemblea virtuale
Ingegneria inversa
Controllo di qualità
Analisi dell'usura
Riparazioni e modifiche personalizzate

PARTI DI COLATA

Controllo e ispezione della qualità dei pezzi grezzi
Progettazione lavorazione lavorazione

CULTURALE

Reliquia culturale
Arte
Scultura

CONSUMABILE

Styling del prodotto e ispezione del design
Ingegneria inversa
Progettazione di utensili
\"VR&AR\"

MEDICO

Progettazione e produzione di ortesi/protesi
\"Monitoraggio delle ferite\"
Campione biologico
Identificazione medica

1.Q: Questa è la prima volta che acquisto lo scanner laser 3D, è facile da usare?

R: Sì!Siamo in grado di fornire il manuale operativo o il video per la guida.

\"Se è difficile per te imparare, possiamo anche fornire formazione online tramite \\"Team Viewer\\" o Skype facilmente.\"

2.Q: sei una società commerciale o un produttore?
A: Siamo produttori di scanner laser 3D di livello metrologico pre-professionale.

3.Q: Posso visitare la tua fabbrica e dov'è la tua posizione?

A: La nostra fabbrica ha sede a Wuhan, in Cina.

Durante il periodo di pandemia COVID-19, ti suggeriamo di stare al sicuro e possiamo organizzare un incontro online con te per dimostrare la nostra azienda e i nostri prodotti.

4.Q: qual è il tuo MOQ?

A: Il nostro MOQ è 1 set.

5.Q: Qual è il tuo metodo di imballaggio e spedizione?

A: Il pacchetto del nostro scanner laser 3D è di 1 set/valigia, inclusa l'unità principale dello scanner e l'intero set di accessori.

Il metodo di spedizione è via aerea express.

Dettaglio dei prodotti

Scanner 3D di tracciamento ottico di grado metrologico HyperScan DX-B per misurazioni di precisione
