Le soluzioni di misurazione 3D, inclusi gli scanner 3D, stanno prendendo d'assalto i settori manifatturiero, NDT, controllo qualità e dell'istruzione.Ad esempio, secondo Research And Market, nel mezzo della crisi COVID-19, il mercato globale degli scanner 3D stimato in 4,6 miliardi di dollari nell'anno 2020, dovrebbe raggiungere una dimensione rivista di 7 miliardi di dollari entro il 2027, crescendo a un CAGR del 6,3% nel periodo di analisi 2020-2027.
Tra tutte le soluzioni di misurazione 3D, lo scanner 3D è una delle ultime tecnologie.Tuttavia, con prestazioni impareggiabili in termini di velocità di misurazione, portabilità, adattabilità e integrità dei dati, gli scanner 3D stanno diventando sempre più conosciuti e accettati.In qualità di fornitore di soluzioni di scanner 3D professionali, la gamma di prodotti di ZG Technology comprende scanner 3D, fotogrammetria e soluzioni CMM portatili.In questo articolo, ti aiuteremo a iniziare a comprendere le soluzioni di misurazione 3D e in che modo i prodotti ZG possono semplificare lo sviluppo del prodotto, le ispezioni NDT, i processi di controllo qualità e favorire la tua efficienza.
Ecco l'elenco dei contenuti:
1. Che cos'è la misurazione 3D e dove viene applicata?
2. Quali soluzioni di misura 3D può offrire ZG Technology?
3. Un'ultima parola sulle soluzioni di misura e scanner ZG 3D
Cos'è la misurazione 3De dove’è applicato?
\"\u003Ci>3D measurement is a metrology process that uses different types of measurement tools to collect surface data on physical objects, such as their shapes, textures, geometries, or colors, to construct digital 3D data with high-density point clouds or triangle meshes.\u003C\/i> \u003Cb>La misurazione 3D è un processo metrologico che utilizza diversi tipi di strumenti di misurazione per raccogliere dati di superficie su oggetti fisici, come forme, trame, geometrie o colori, per costruire dati 3D digitali con nuvole di punti ad alta densità o mesh triangolari.\u003C\/b> \u003Ci>These 3D data can be further processed and used for reverse engineering or quality control, archived for future digital references, brought back to the physical world using a 3D printer, included in technical documentation, and much more.\u003C\/i> \u003Cb>Questi dati 3D possono essere ulteriormente elaborati e utilizzati per il reverse engineering o il controllo qualità, archiviati per futuri riferimenti digitali, riportati nel mondo fisico utilizzando una stampante 3D, inclusa nella documentazione tecnica e molto altro.\u003C\/b>\"
Con lo sviluppo dell'industria manifatturiera, per creare prodotti di alta qualità che soddisfino determinati standard e funzionino in modo ottimale nel tempo, i progettisti, i team di sviluppo prodotto e gli ispettori del controllo qualità devono utilizzare soluzioni di misurazione 3D per valutare correttamente un oggetto in 3D.
Acquisendo tutte le misurazioni fisiche di un oggetto in 3D, i produttori possono garantire che le parti siano progettate correttamente per combaciare, ottimizzare i progetti e le tolleranze, migliorare i processi di progettazione e gli strumenti e ridurre i costi associati a scarti, richiami di prodotti e tempi di fermo della produzione.
Quindi quali tipi di aziende devono applicare la misurazione 3D?Per dirla in poche parole: qualsiasi produttore che produce prodotti può trarre vantaggio dalle misurazioni 3D per i flussi di lavoro di sviluppo prodotto e i processi di controllo qualità.La misurazione 3D viene utilizzata in molti settori diversi, come ad esempio:
-Aerospaziale
-Trasporti e automotive
-Prodotti di consumo
-Formazione scolastica
-Industrie pesanti
-Assistenza sanitaria
-Eredità
-Olio e gas
-Idroelettrico
La misurazione 3D svolge anche un ruolo cruciale nella produzione additiva, nota anche come stampa 3D.Le soluzioni di misurazione 3D possono velocizzare la prototipazione, poiché gli utenti non devono creare prototipi fisici da zero.
Che misura 3Dsoluzioni ZG Technology può offrire?
Le tradizionali soluzioni di misurazione 3D sono rappresentate da strumenti di misurazione del contatto che raccolgono i dati 3D della superficie dell'oggetto attraverso il contatto fisico, come macchine di misura a coordinate (CMM), bracci articolati e strumenti di base come calibri, calibri, ecc. Sebbene ci siano molti svantaggi di questi approcci.
Le soluzioni di misurazione del contatto raccolgono i dati della superficie dell'oggetto punto per punto, raccogliere punti sufficienti per una misurazione di buona qualità può richiedere molto tempo;Quando si misurano oggetti morbidi o elastici, come oggetti in gomma o plastica, l'oggetto può deformarsi anche con poca pressione dello strumento di misurazione del contatto, il che porta a risultati di misurazione imprecisi;Inoltre, queste soluzioni di misurazione dei contatti dipendono dalle capacità e dall'efficienza degli utenti, può essere difficile formare il personale giusto per sistemi complicati come CMM.
Al contrario, gli scanner 3D sono soluzioni di misura senza contatto in grado di catturare la forma, le geometrie, le trame e i colori di oggetti senza contatto fisico, superando tutte queste sfide grazie alle loro prestazioni imbattibili in termini di velocità di misurazione e portabilità, nonché accuratezza e affidabilità dei dati.
Ecco alcuni dei migliori scanner 3D e soluzioni di misurazione offerte da ZG Technology:
3D palmareLaserS\"conserve\"

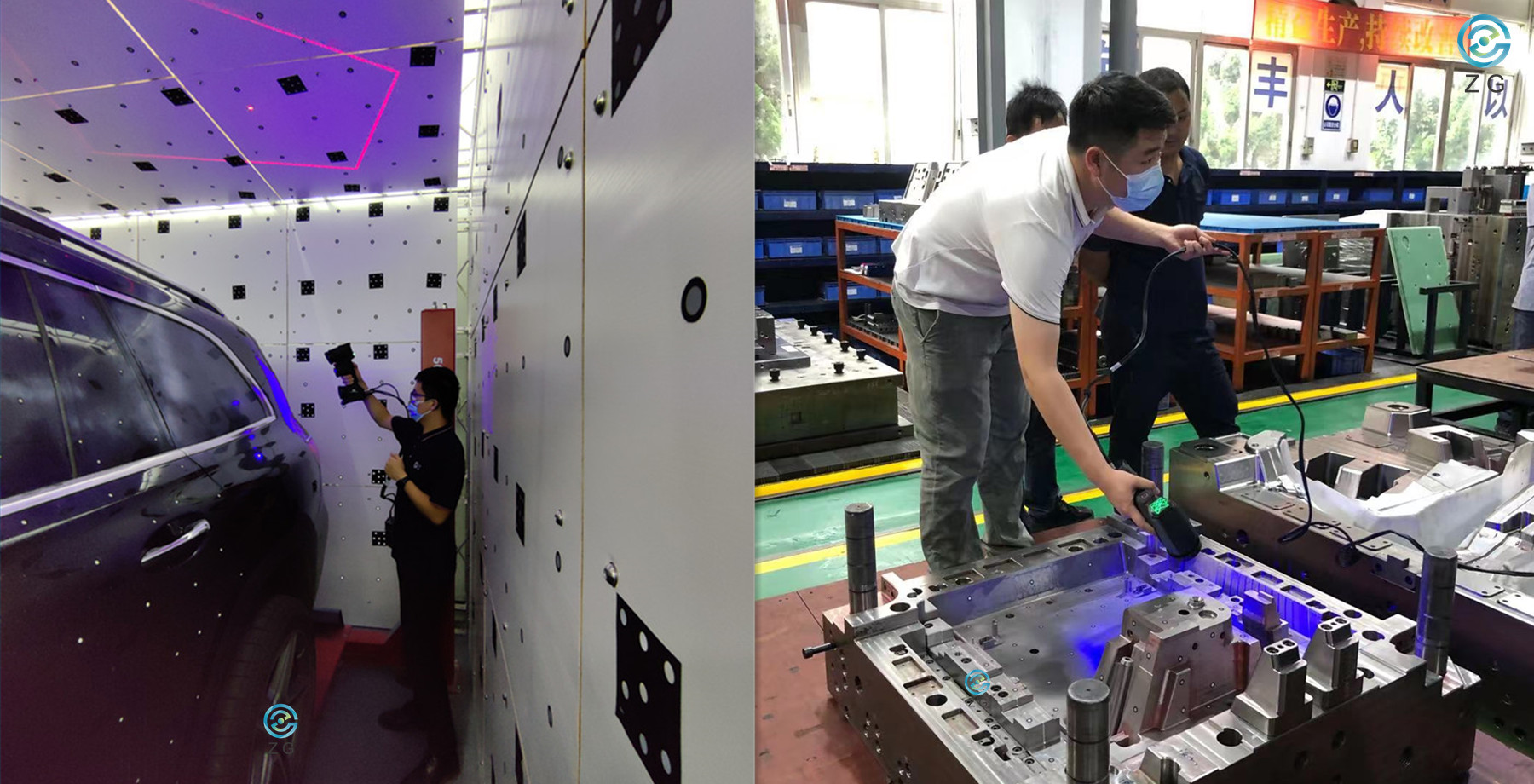

Scanner laser 3D portatile senza pennarelli MarvelScan Tracker Scanner laser 3D portatile con acquisizione flash a foro ad alta precisione AtlaScan
Gli scanner laser 3D portatili proiettano più linee laser sull'oggetto da scansionare, le linee laser si deformeranno con la forma dell'oggetto.Durante la scansione, le telecamere prendono la forma specifica della linea laser e calcolano le informazioni spaziali in base al principio della triangolazione.La posizione dello scanner nello spazio è determinata in base alla posizione relativa ai marcatori di posizionamento (piccoli adesivi forniti con il sistema che possono essere posizionati direttamente sul pezzo) sulla superficie dell'oggetto, le serie AtlaScan, RigelScan e ZGScan sono buoni esempi di scanner laser 3D portatili dalla tecnologia ZG.
Oltre ai modelli di scanner 3D che applicano il metodo di posizionamento dei marker, ZG Technology ha sviluppato MarvelScan, il primo scanner laser 3D portatile senza Tracker e Marker al mondo.Grazie all'esclusiva tecnologia di posizionamento monoculare Inside-Out, durante l'intera procedura di scansione di MarvelScan, l'operatore non ha bisogno di posizionare contrassegni adesivi sull'oggetto, il che migliora la portabilità e semplifica notevolmente la procedura di calibrazione.
Laser 3D a tracciamento ottico Sconserve

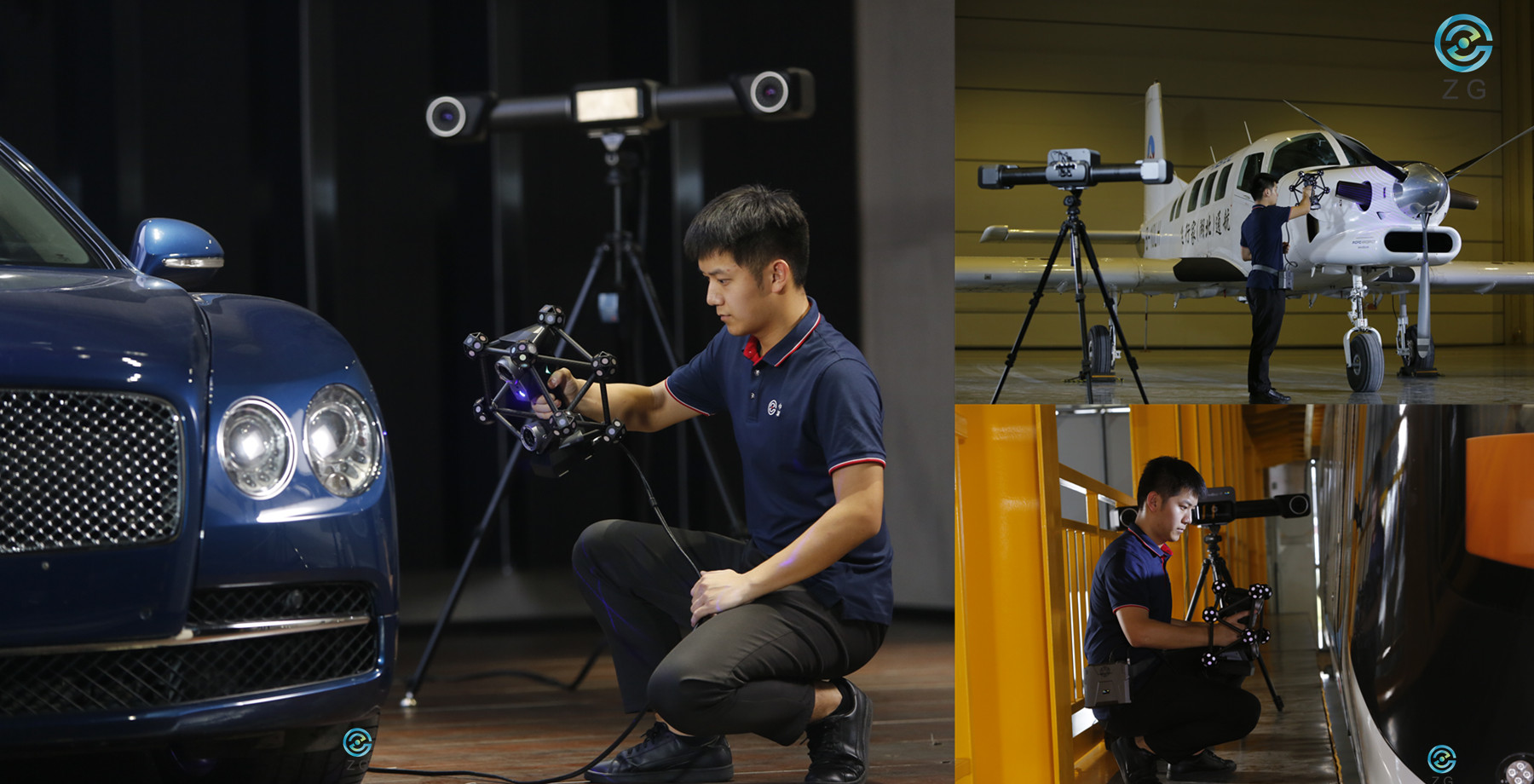

Scanner laser 3D con tracciamento ottico intelligente serie HyperScan
L'hardware del sistema di scanner 3D ottico è composto da un tracker ottico e uno scanner laser 3D portatile con un telaio marcatore a struttura rigida.Durante il processo di scansione, il tracker ottico traccerà i marker sullo scanner e stabilirà la posizione dello scanner nello spazio.Pertanto non è necessario posizionare marcatori di posizionamento sul pezzo misurato, il che non solo migliora la comodità di utilizzo dello scanner portatile, ma realizza anche una scansione istantanea nel sito di scansione.Lo scanner 3D a tracciamento ottico intelligente della serie HyperScan di ZG Technology non ha requisiti elevati per le condizioni di lavoro e la posizione spaziale del pezzo, il pezzo può essere scansionato e ispezionato direttamente sulla linea di lavorazione.
strutturatoLuce (luce bianca)Scanner 3D
Scanner 3D a colori GScan Smart
Gli scanner a luce strutturata (o luce bianca) proiettano motivi di luce e ombra sull'oggetto da scansionare.Le telecamere dello scanner rilevano le variazioni nel modello e si basano sulla geometria e sulla trama (colore) dell'oggetto per posizionare i dati.Diverse immagini devono essere acquisite da varie posizioni fino al completamento della mesh.
Vuoi saperne di più sugli scanner 3D a luce bianca?Assicurati di dare un'occhiata allo scanner 3D a colori intelligente GScan di ZG.

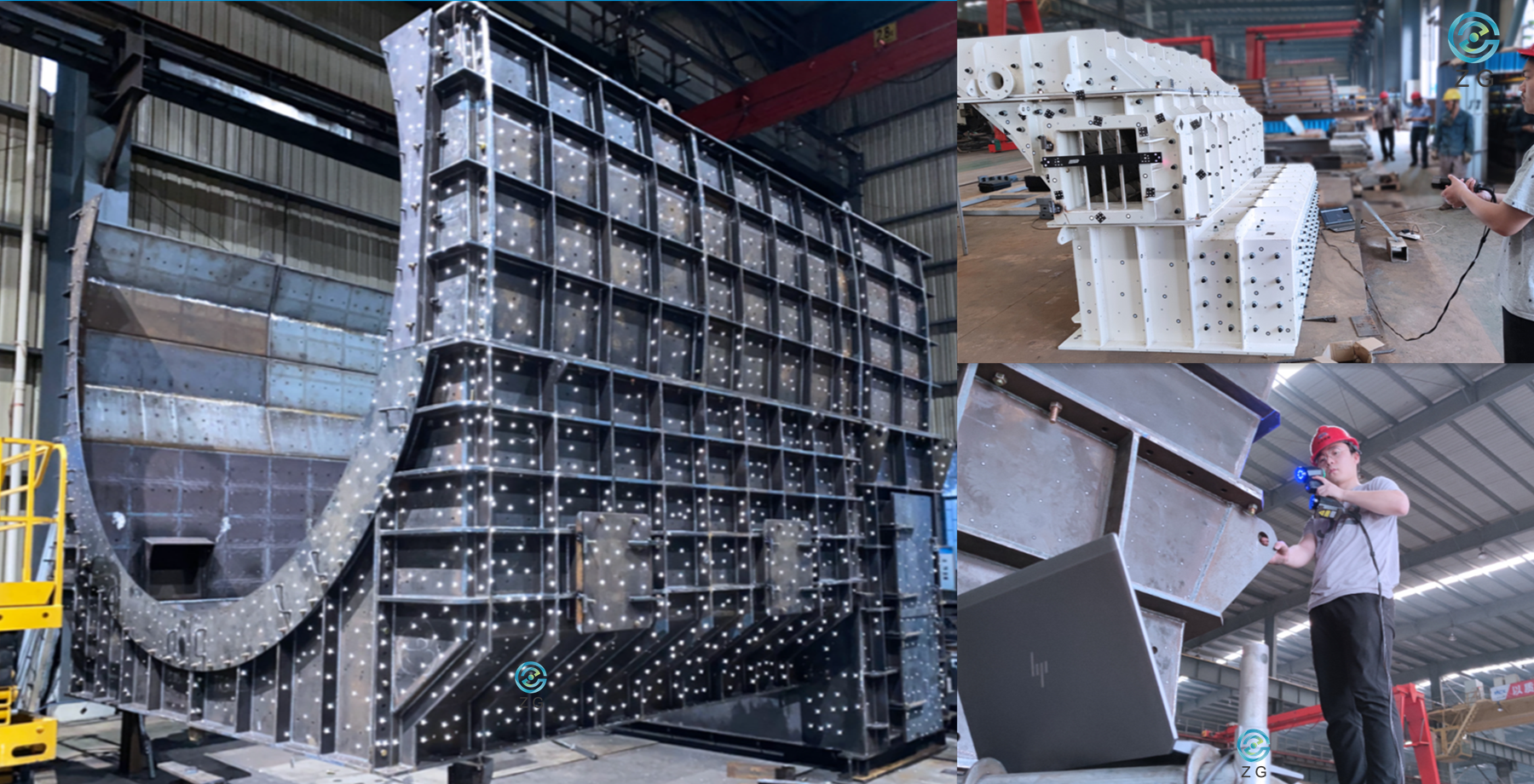

Fotogrammetria
Sistema di fotogrammetria PhotoShot Lite funzionante con lo scanner 3D AtlaScan
\"\u003Ci>Photogrammetry technology uses encode markers and stitches multiple images of an object in different positions.\u003C\/i> \u003Cb>La tecnologia di fotogrammetria utilizza marcatori di codifica e unisce più immagini di un oggetto in posizioni diverse.\u003C\/b> \u003Ci>The photogrammetry system then triangulates the points in the images to determine the location of them in a three-dimensional space.\u003C\/i> \u003Cb>Il sistema di fotogrammetria quindi triangola i punti nelle immagini per determinarne la posizione in uno spazio tridimensionale.\u003C\/b>\"
Per le soluzioni di misurazione ZG 3D, i sistemi di fotogrammetria vengono utilizzati insieme a scanner 3D per generare dati di scansione 3D eccezionalmente precisi e ripetibili per oggetti di grandi dimensioni molto rapidamente.Assicurati di non perdere il nostro sistema di fotogrammetria a luce blu Photoshot Lite con elevata precisione volumetrica per la scansione 3D.
CMM di posizionamento inverso portatile
MarvelProbe CMM a posizionamento inverso per la misurazione del sondaggio
Le soluzioni 3D palmari basate sul contatto come i bracci articolati, o chiamati bracci di misura portatili, sondano fisicamente la superficie di un oggetto e generano i dati 3D basati su Encoder.Durante il processo di ispezione, i bracci articolati devono essere fissati su una superficie, il che significa che sono molto sensibili alle vibrazioni e ad altri fattori ambientali che possono influenzare la qualità dei dati.Nel frattempo, mancano anche di flessibilità in termini di posizioni in cui possono essere utilizzati e dimensioni degli oggetti che possono misurare a causa del limite di lunghezza del braccio.
MarvelProbe, la CMM portatile a posizionamento inverso autosviluppata da ZG Technology, integra la funzionalità di fotogrammetria nella misurazione del contatto della sonda.Ciò non solo migliora la precisione volumetrica degli scanner portatili in scenari di grandi dimensioni, ma fornisce anche una nuova misurazione flessibile e portatile per la produzione di stampi, il calibro di fissaggio e la regolazione dell'installazione senza il limite dei bracci fisici.si prega di controllarehttps://www.3d-zg.com/MarvelProbe-Portable-Reverse-positioning-CMM-for-Metrology-grade-Measurement-pd43697683.htmlper ulteriori informazioni su MarvelProbe.
3. Un'ultima parola sulla misurazione e la scansione ZG 3Dehm\"soluzioni\"
Come puoi vedere, le soluzioni di misurazione ZG 3D sono un punto di svolta decisivo nel settore della misurazione 3D.Gli scanner ZG 3D possono aumentare la qualità complessiva e l'affidabilità delle prestazioni dei prodotti.Possono anche ridurre i tempi di sviluppo e ispezione del prodotto in modo che i prodotti possano arrivare sul mercato prima.E nell'era dell'Industria 4.0, gli strumenti di misurazione 3D sui sistemi montati su robot rappresentano una configurazione inestimabile che può essere incorporata nel percorso di un produttore verso il controllo qualità automatizzato.Per ulteriori informazioni sulle soluzioni di misura ZG 3D o richieste di collaborazione, contattateci liberamente.
