1. Cos'è la fotogrammetria?

Il termine fotogrammetria è stato coniato dall'architetto prussiano Albrecht Meydenbauer, che è apparso nel suo articolo del 1867 "Die Photometrographie. " È la scienza e la tecnologia di ottenere informazioni affidabili sugli oggetti fisici e sull'ambiente attraverso il processo di registrazione, misurazione e misurazione Interpretazione di immagini e motivi fotografici di immagini radianti elettromagnetiche e altri fenomeni.

Ci sono molte varianti di fotogrammetria. Un esempio è l'estrazione di misurazioni tridimensionali da dati bidimensionali (cioè immagini); Ad esempio, la distanza tra due punti che si trova su un piano parallelo al piano dell'immagine fotografica può essere determinata misurando la distanza sull'immagine se la scala dell'immagine è nota.

Oggi questo tipo di fotogrammetria svolge un ruolo vitale ed è ampiamente utilizzato in Scanner di scansione 3D, in particolare per la scansione dei pezzi di grandi dimensioni, può aiutare a migliorare drasticamente l'efficienza e la precisione.

2. Perché la fotogrammetria è necessaria durante la scansione dei pezzi di grandi dimensioni?

La scansione di pezzi di grandi dimensioni è sempre stata un problema per molti produttori e il motivo è anche ovvio, è troppo grande. Quando si usano i marcatori in Sistema di scansione 3D, l'aumento dei tempi di giunzione del marker porterà a errori cumulativi, portando così a una bassa precisione.

Si consiglia di utilizzare il sistema di fotogrammetria quando la dimensione del pezzo supera 1,5 m e è richiesta una misurazione di precisione alta. Lavorando con uno scanner 3D, il sistema di fotogrammetria può aiutare a ridurre l'errore cumulativo e migliorare notevolmente l'accuratezza.

3. Come funziona la fotogrammetria?

3.1 Il principio di lavoro della fotogrammetria

Come menzionato nella prima sessione, la fotogrammetria può estrarre i dati 3D da immagini 2D, quindi, scattando immagini del pezzo nella distanza di riferimento, i marcatori in superficie possono essere catturati, quindi verranno calcolati i marker, che possono essere successivamente utilizzato nel sistema di scansione 3D. L'accuratezza di questi dati marker sarà molto più alta di quella dei marcatori acquisiti dallo scanner di scansione 3D.

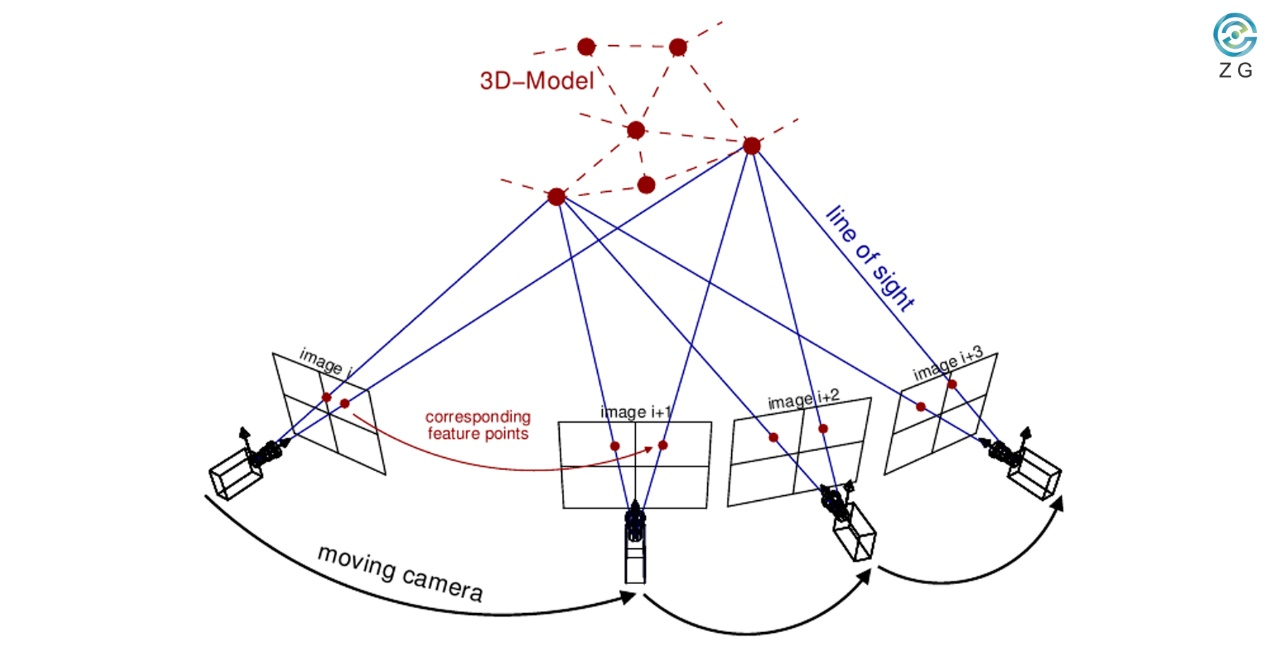

Principio di lavoro fotogrammetria

3.2 Il tipico flusso di lavoro della fotogrammetria

• Innanzitutto, come il tipico flusso di lavoro del sistema di scansione 3D, dobbiamo posizionare i marcatori sul pezzo.

• In secondo luogo, poiché la scala delle immagini 2D è necessaria per estrarre i dati 3D da immagini 2D, dobbiamo posizionare una barra di controllo come scala sopra o vicino al pezzo. I dati della barra di controllo sono già noti in modo che i dati del marker possano essere calcolati di conseguenza.

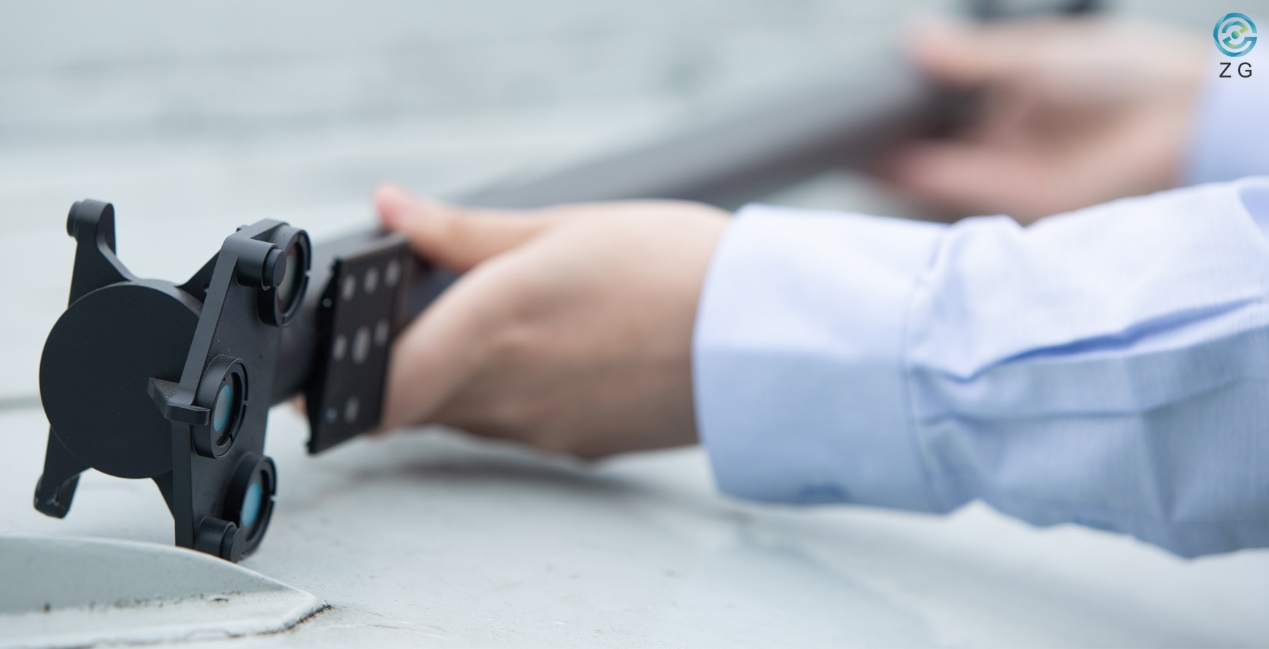

Controllo della barra

• In terzo luogo, scattare foto dei marcatori sulla superficie del pezzo dal centro ai bordi per coprire completamente il pezzo

• Infine, inserisci le immagini scattate nel software 3D e calcola i dati del marker per uso successivo.

4. Come può aiutare ZG?

Per scansionare i pezzi di grandi dimensioni con fotogrammetria, la tecnologia ZG può fornire soluzioni diverse in base a diverse applicazioni.

Photoshot Lite è un sistema di fotogrammetria professionale adatto per la maggior parte dei pezzi di grandi dimensioni come le parti di fusione. È portatile e leggero e la sua precisione volumetrica può essere fino a 0,020 mm/m.

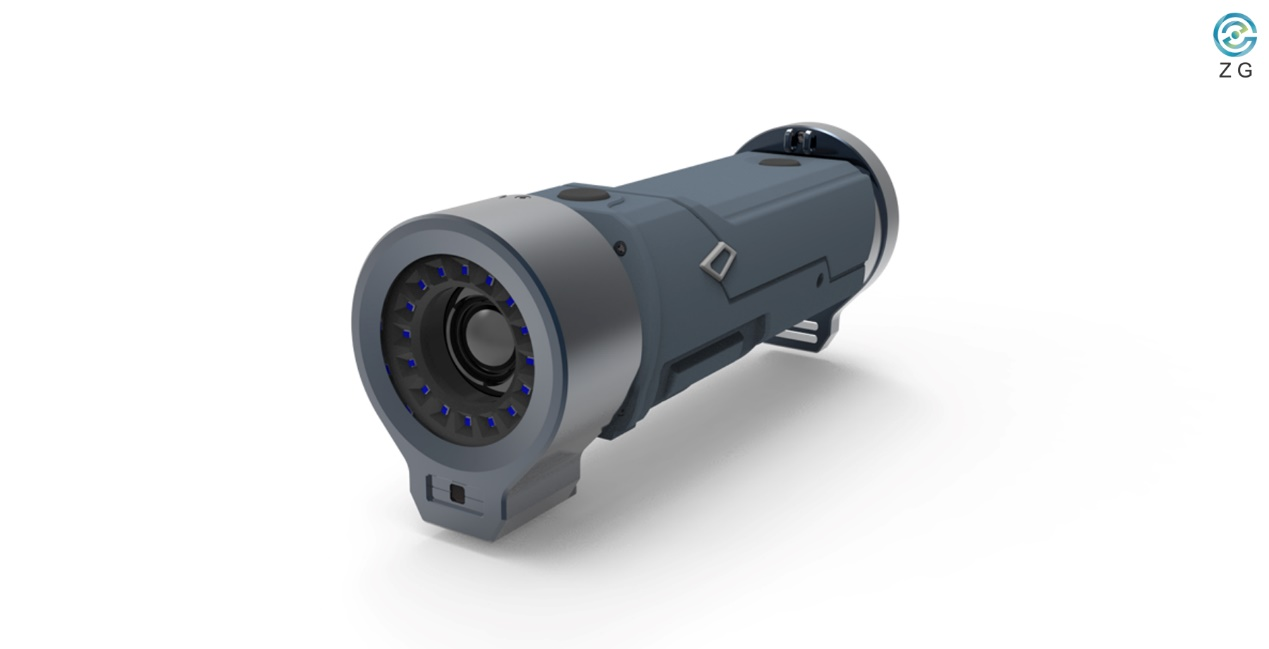

Photoshot Lite

Photoshot Max è un sistema di fotogrammetria wireless adatto a oggetti extra-grandi come aereo, lama della turbina eolica, miniera, ecc. L'accuratezza può essere fino a 0,015 mm/m e con la tecnologia WiFi 5G, Photoshot Max può trasmettere Dati in modalità wireless, l'intervallo di misurazione e l'efficienza possono essere migliorati drasticamente.

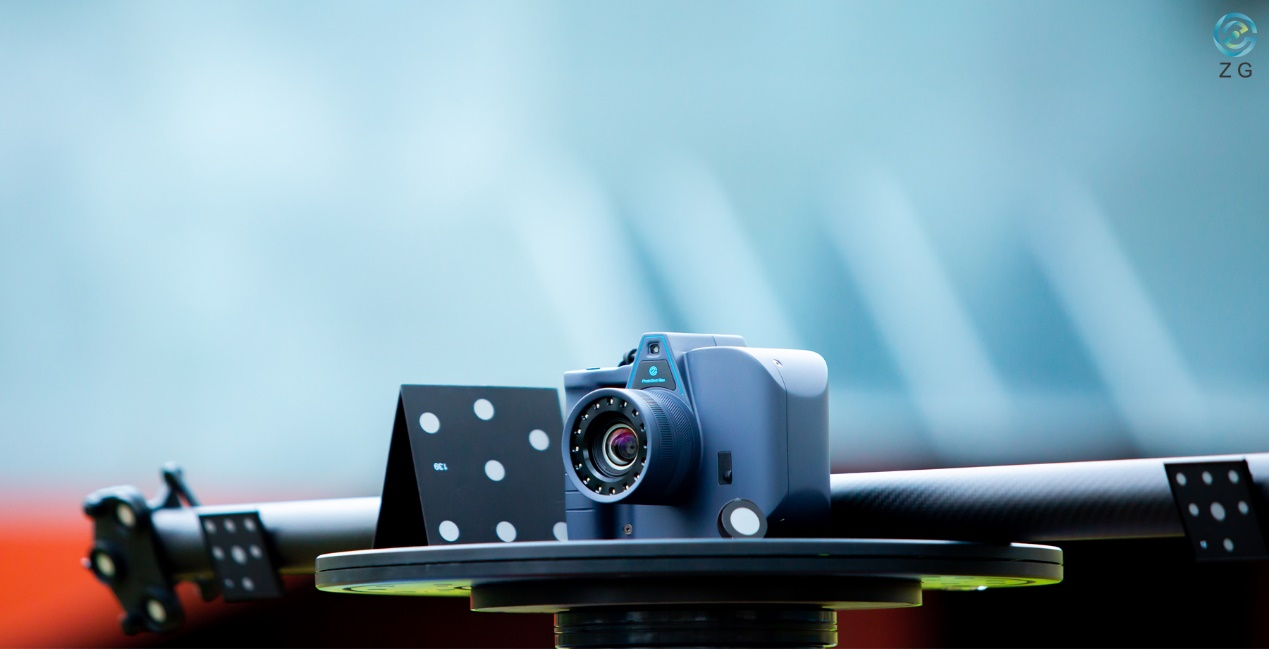

Photoshot Max

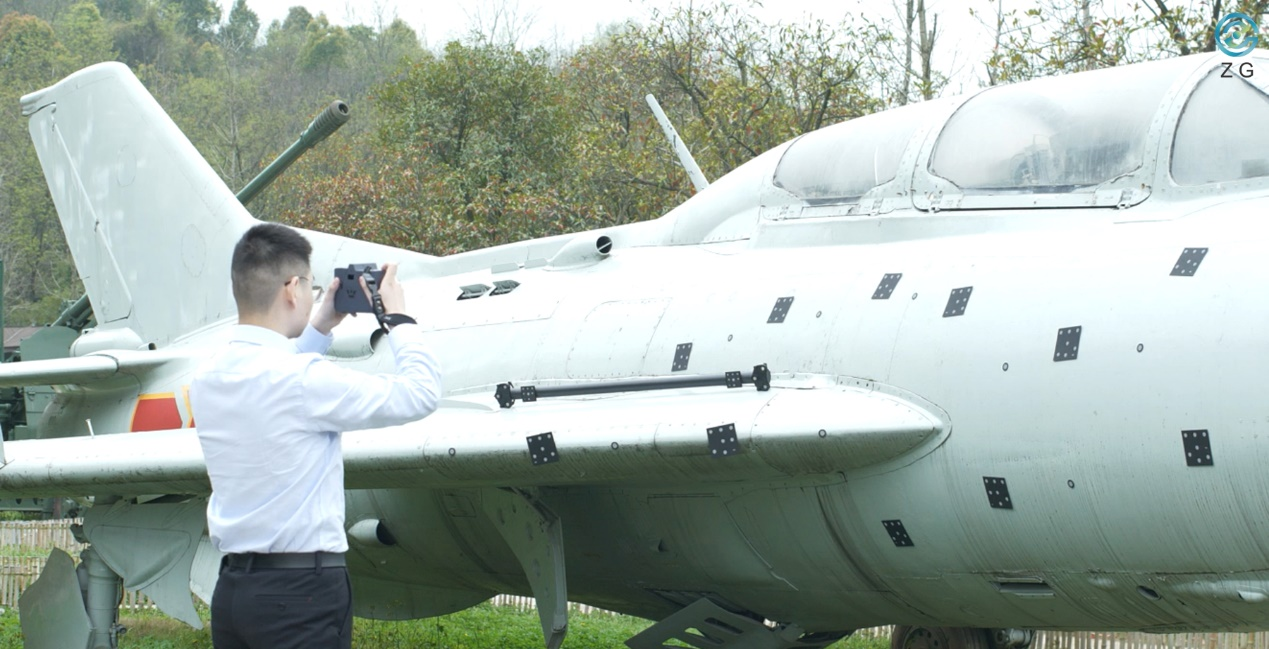

Photoshot Max scatta foto

Oltre al sistema di fotogrammetria, uno scanner 3D adatto è importante anche per il processo di scansione. Per migliorare l'efficienza, consigliamo vivamente uno scanner 3D con modalità ad ampio raggio. Prendendo ad esempio Atlascan, la sua area di scansione può essere fino a 600 × 550mm, il che è sicuramente una scelta migliore dei normali scanner 3D.

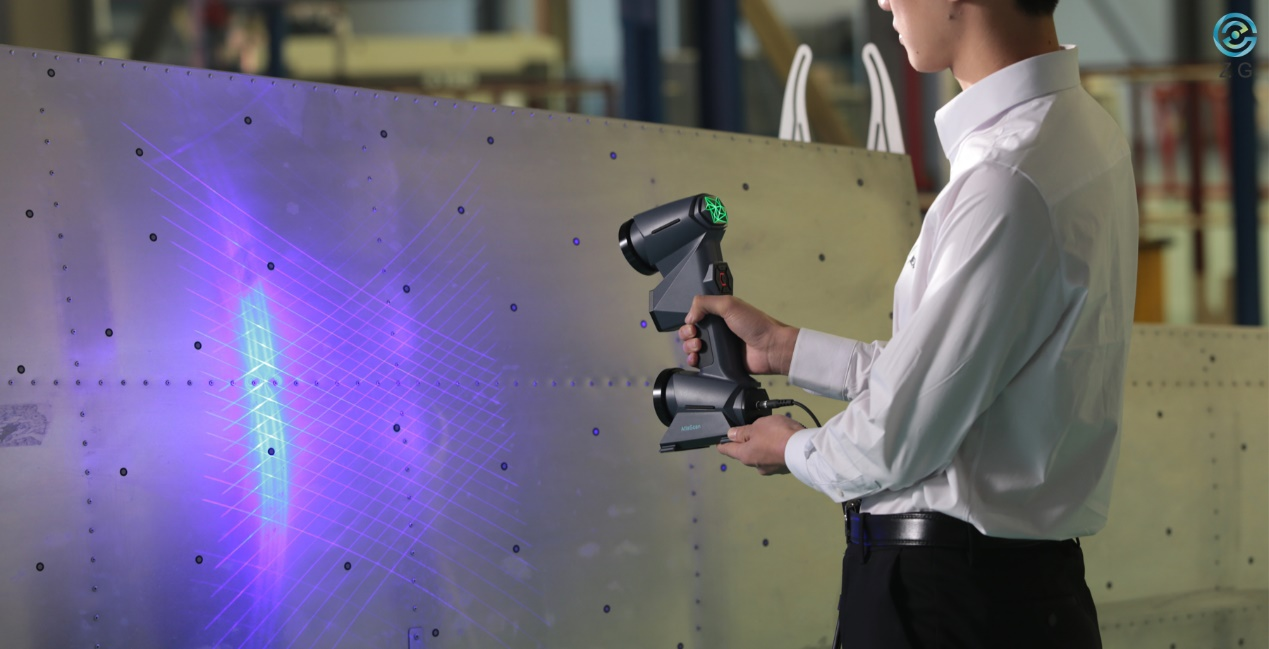

Modalità ad ampio raggio di Atlascan
